Акустический отпугиватель птиц "Чистон-АОП-2.1"

АКУСТИЧЕСКИЙ ОТПУГИВАТЕЛЬ ПТИЦ

«ЧИСТОН-АОП2.1»

ТУ26.40.31.190-015-27908182-2023

    Благодарим за выбор прибора акустического отпугивания птиц «ЧИСТОН-АОП2.1». Перед эксплуатацией приобретенного Вами изделия внимательно ознакомьтесь с настоящим руководством по эксплуатации. Соблюдение приведенных в руководстве правил, ограничений и указаний продлит срок службы изделия и позволит использовать его наиболее эффективно.

Общие указания

 Отпугиватель птиц «ЧИСТОН-АОП» представляет собой автономную систему, предназначенную для защиты территорий от всех видов птиц, наносящих урон сельскому хозяйству и животноводству. Кроме того, изделие может быть использовано в городах, там, где скопление птиц является источником повышенного шума или несет угрозу отделке и кровле зданий, памятников культуры и архитектуры. Принцип действия акустических отпугивателей серии «ЧИСТОН-АОП» основан на естественной реакции птиц и других животных на звуковые сигналы тревоги сородичей и голоса хищных птиц. Воспроизведение этих звуков не вредит птицам, но вызывает у них инстинктивный страх и вынуждает улетать с защищаемой территории. Устройство воспроизводит предварительно записанные фрагменты звуков опасности для птиц с высокой громкостью в диапазоне акустической прозрачности местности характерной для средней полосы России. Громкость, периоды повторения звуковых файлов и алгоритмы работы прибора от времени суток регулируются а также дублируются голосовыми оповещениями.

 Акустический отпугиватель птиц «ЧИСТОН-АОП» имеет универсальное питание с возможностью работы как от сети 220В так и от внешней аккумуляторной или солнечной батареи 12В.

Прибор работает в автоматическом режиме без участия человека. Для удобства работы все манипуляции с органами управления индицируются звуковыми подсказками на русском языке. Отпугиватель отключается в темное время суток и автоматически включается с восходом солнца.

Устройство прибора

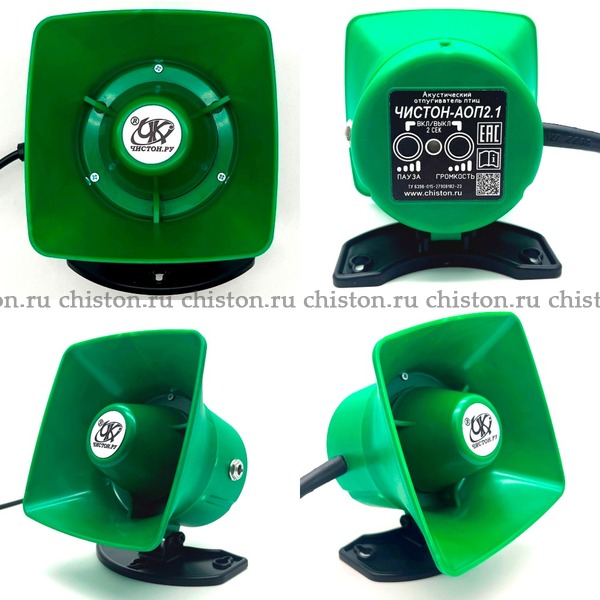

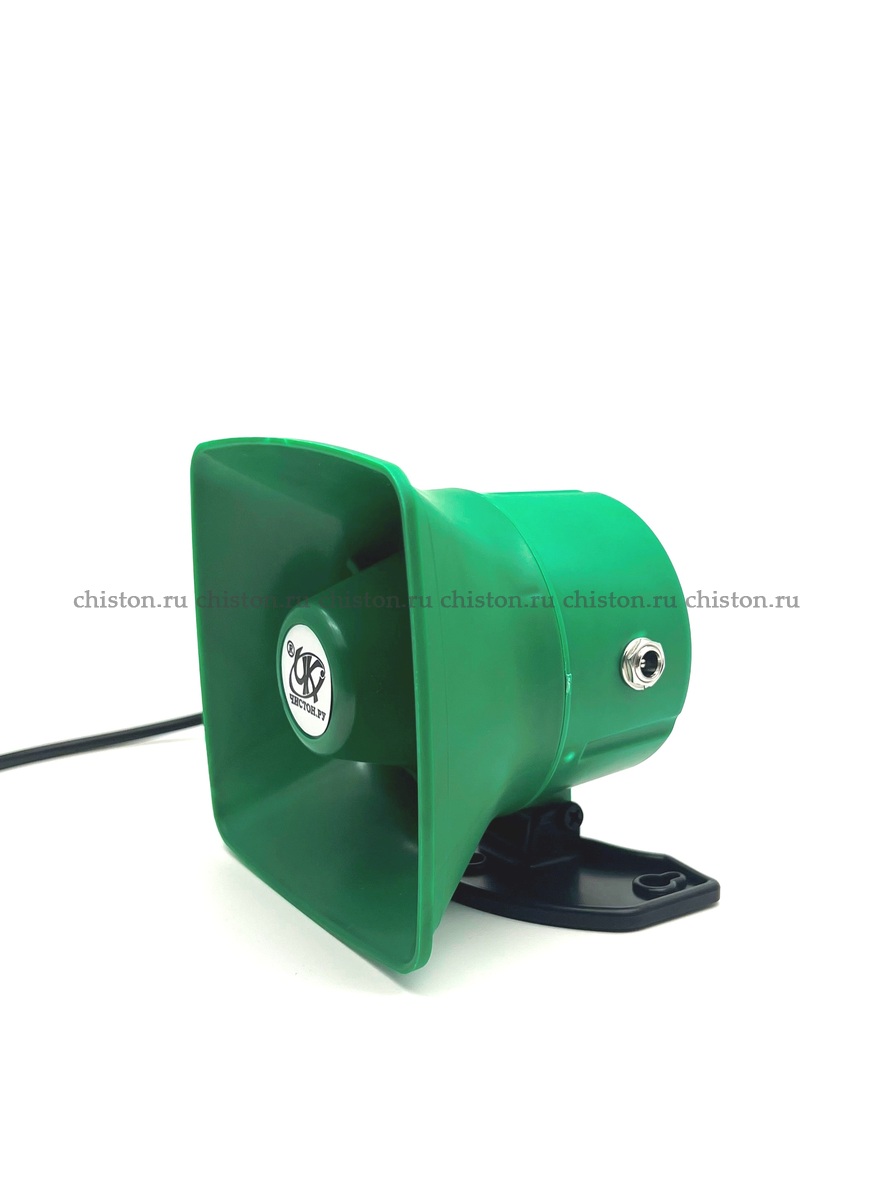

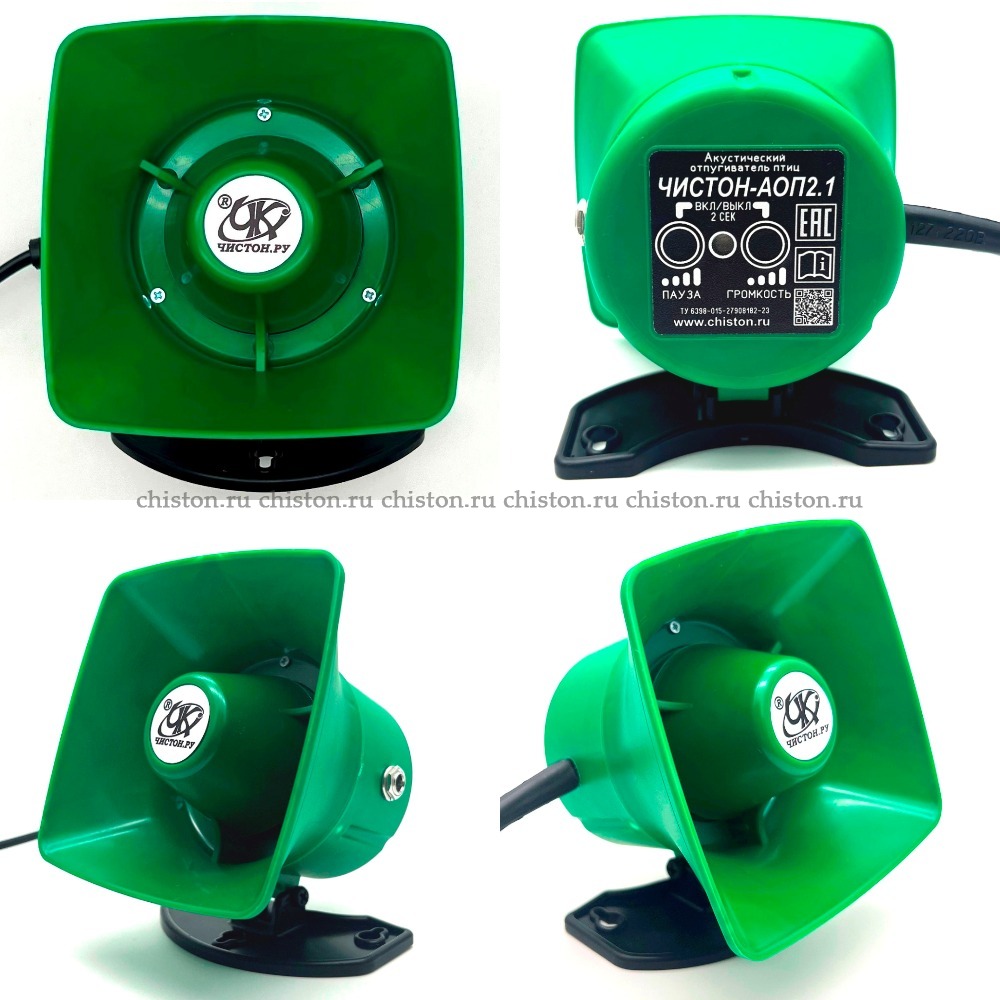

Акустический отпугиватель птиц «ЧИСТОН- АОП» состоит из:

• Корпуса с защитной крышкой.

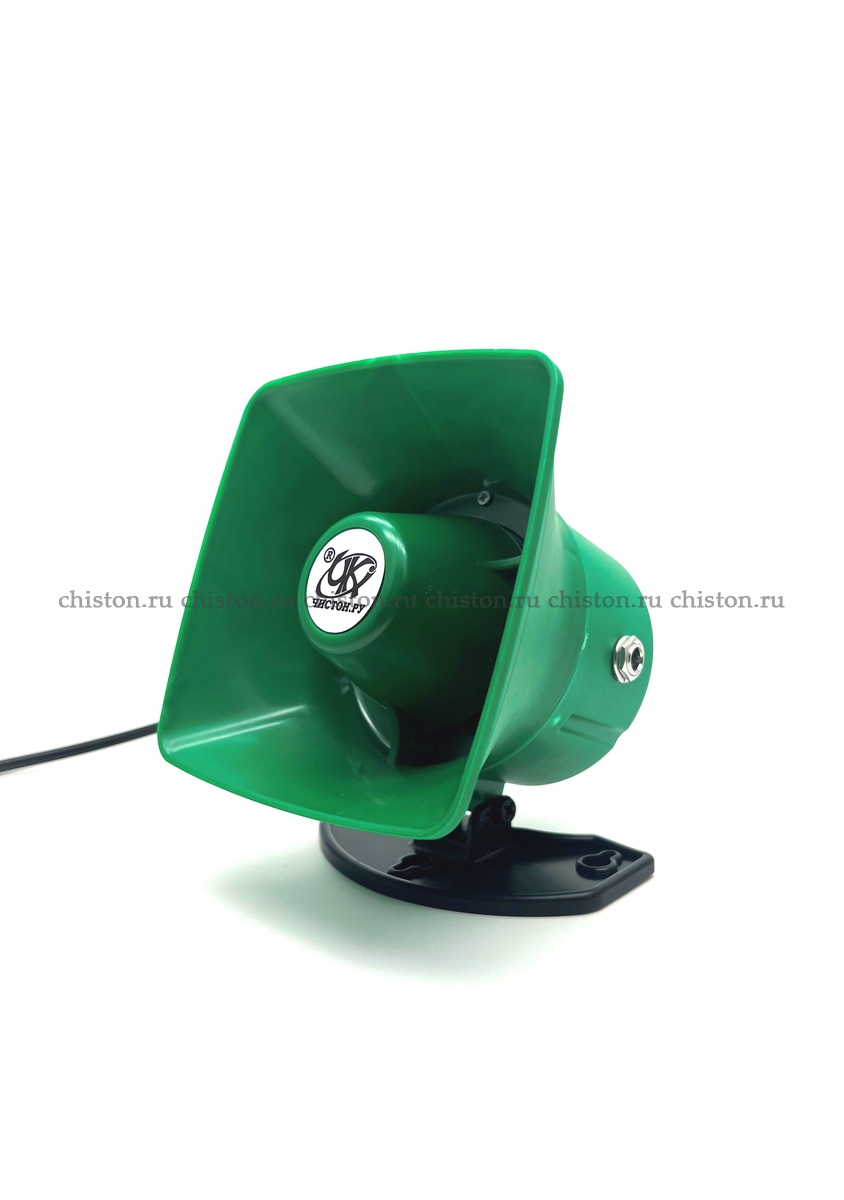

• Акустического излучателя рупорного типа мощностью 30ВТ с неодимовой магнитной системой.
• Мультипрограммного контроллера с встроенным запоминающим устройством и   мощным цифровым усилителем.
•  Панель с элементами управления и фотодатчиком день/ночь.
• Разъем для подключения солнечной панели или внешнего электропитания 12В.

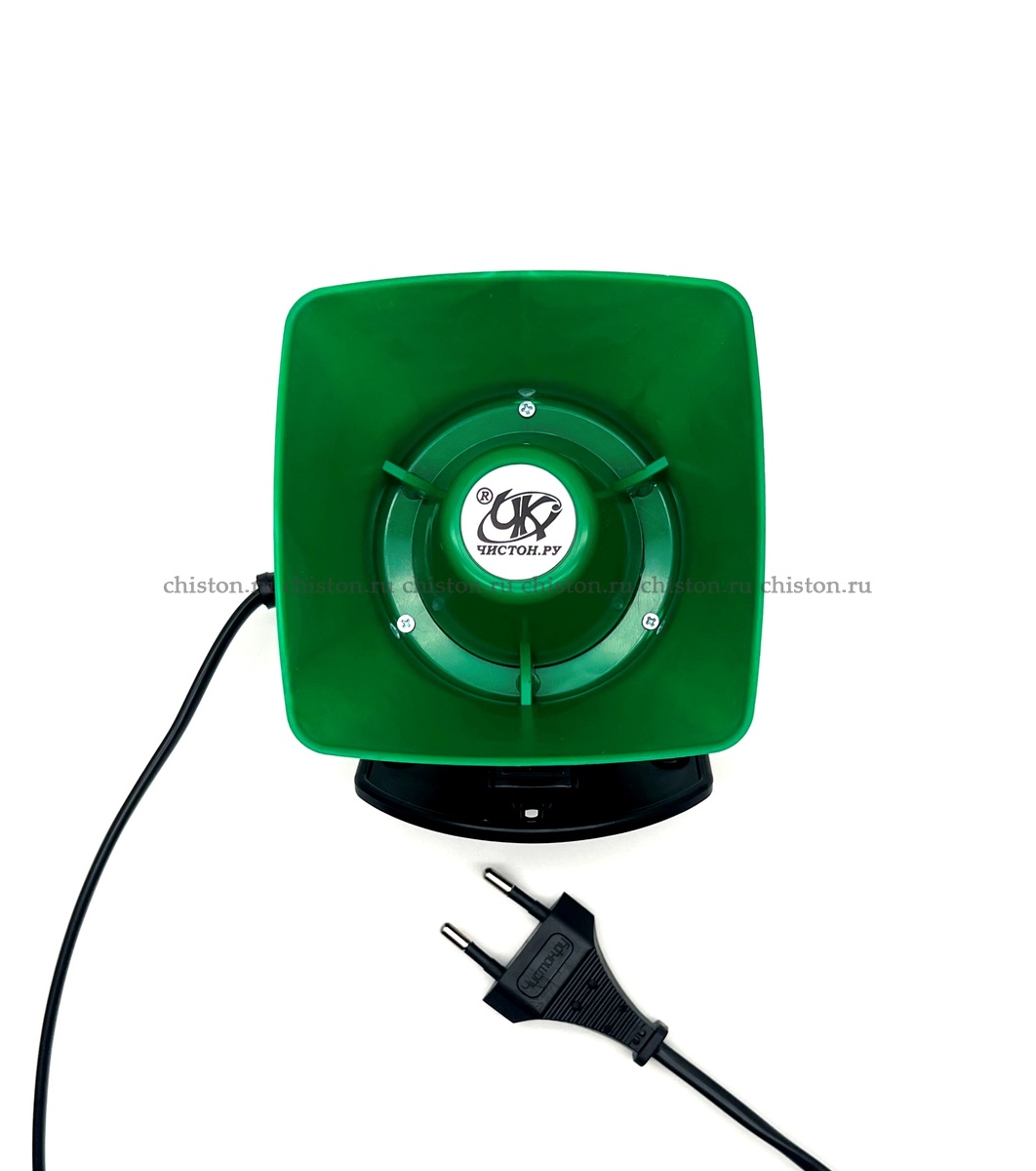

• Шнур электропитания 220В 50Гц.
• Поворотный кронштейн для установки на вертикальную или горизонтальную поверхность.

Подготовка к работе

- Акустический отпугиватель птиц «ЧИСТОН- АОП» устанавливается на высоте 1.5-2,5 метра от уровня земли.

- Прибор питается от переменного напряжения 220В, поэтому рядом с местом установки должен быть доступ к сети.

- При отсутствии электропитания 220В питание изделия может осуществляется от внешнего источника электропитания (аккумулятора или солнечной электростанции) с выходным напряжением постоянного тока 12В. В приборе имеется защита от переполюсовки полярности питания.  Полярность гнезда питания 12В показана на Рис.1

Рисунок 1 – Полярность гнезда для подключения внешнего источника питания с разъемом типа DC 5.5x2.1m

- Закрепите отпугиватель на стене, заборе или в другом месте и подключите его к электропитанию.

- Рекомендуется поэкспериментировать с местом расположения устройства и диаграммой направленности рупорного излучателя для того, чтобы найти наиболее эффективную позицию.

- Не допускайте загрязнения или затенения датчика фотоэлемента, в случае необходимости протрите его влажной тканью.

- Несмотря на то, что отпугиватель может использоваться вне помещений, пользователю следует принять меры для защиты корпуса прибора от попадания прямых солнечных лучей и влаги.

Управление устройством

1. Подключение питания:

- при появлении питания на устройстве оно автоматически входит в ждущий режим с низким потреблением энергии.

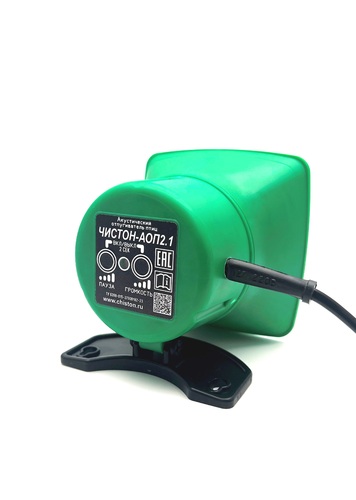

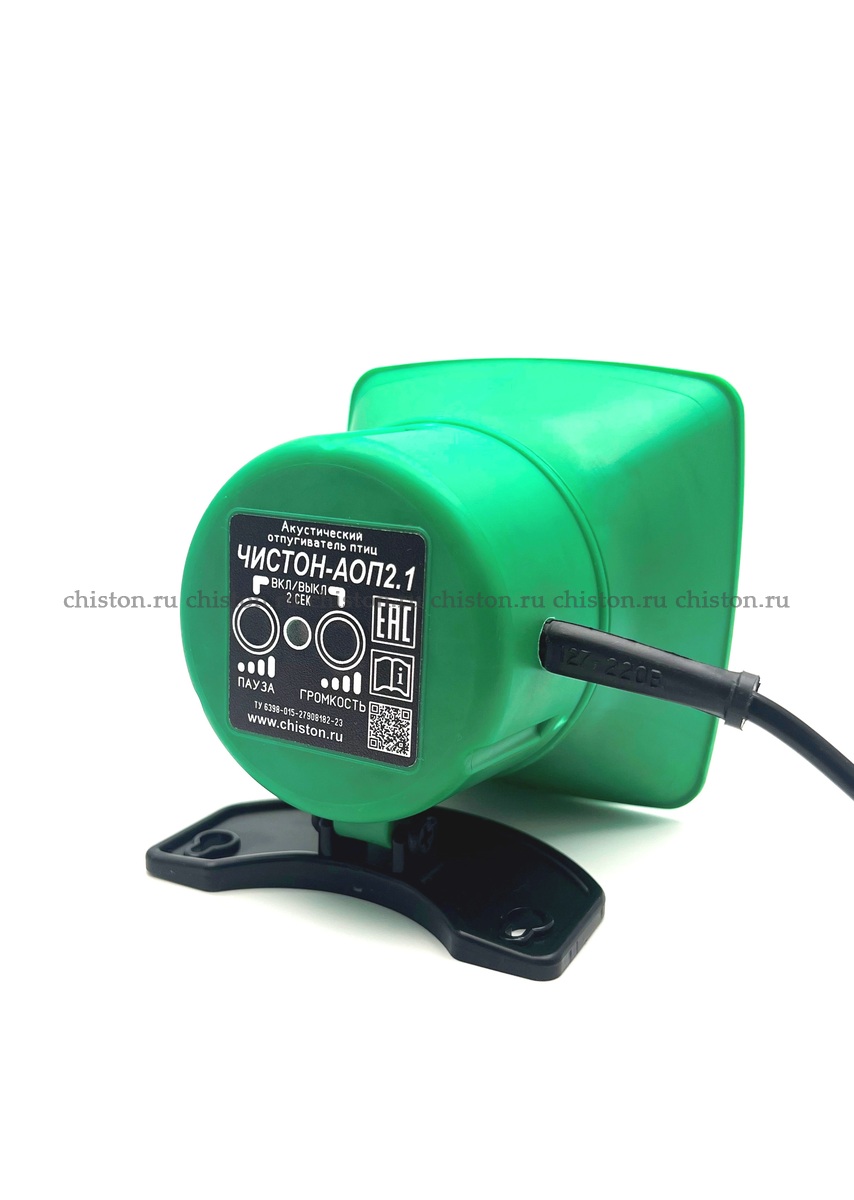

2. Расположение органов управления показано на рис. 2

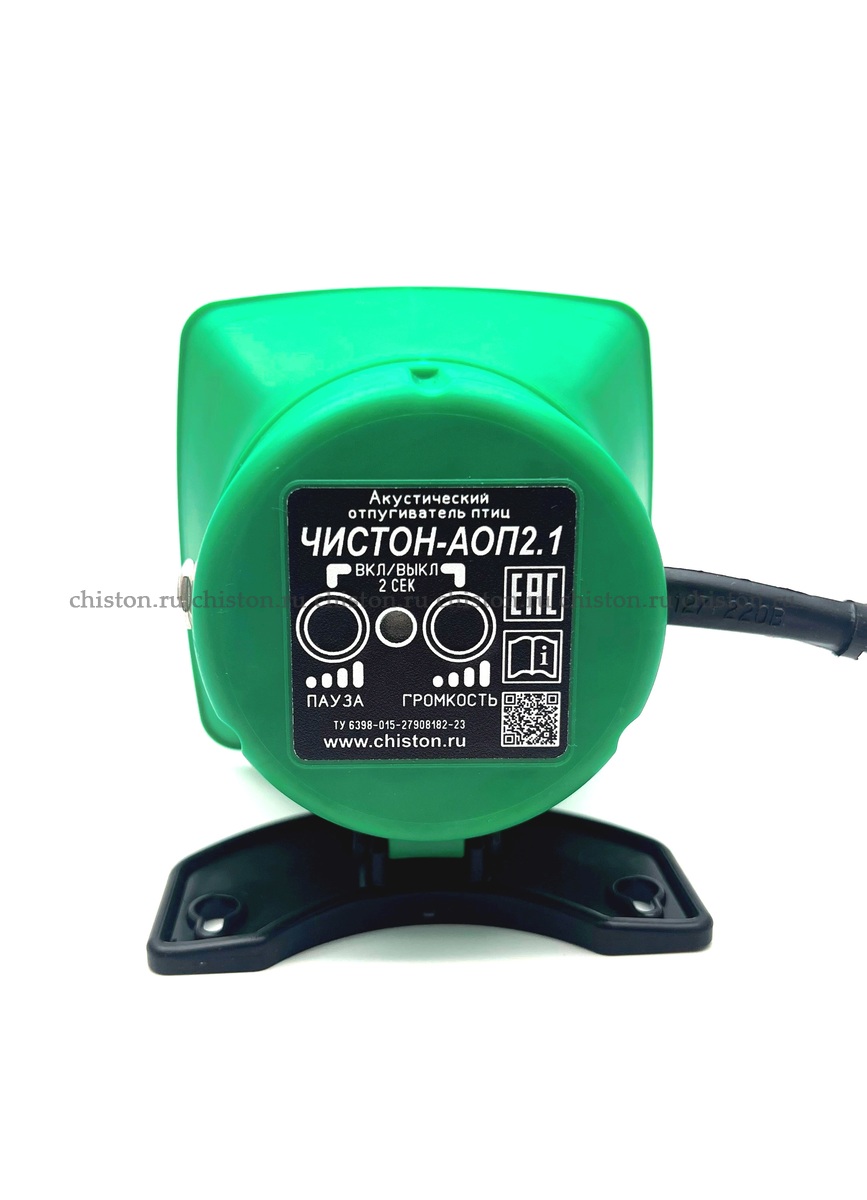

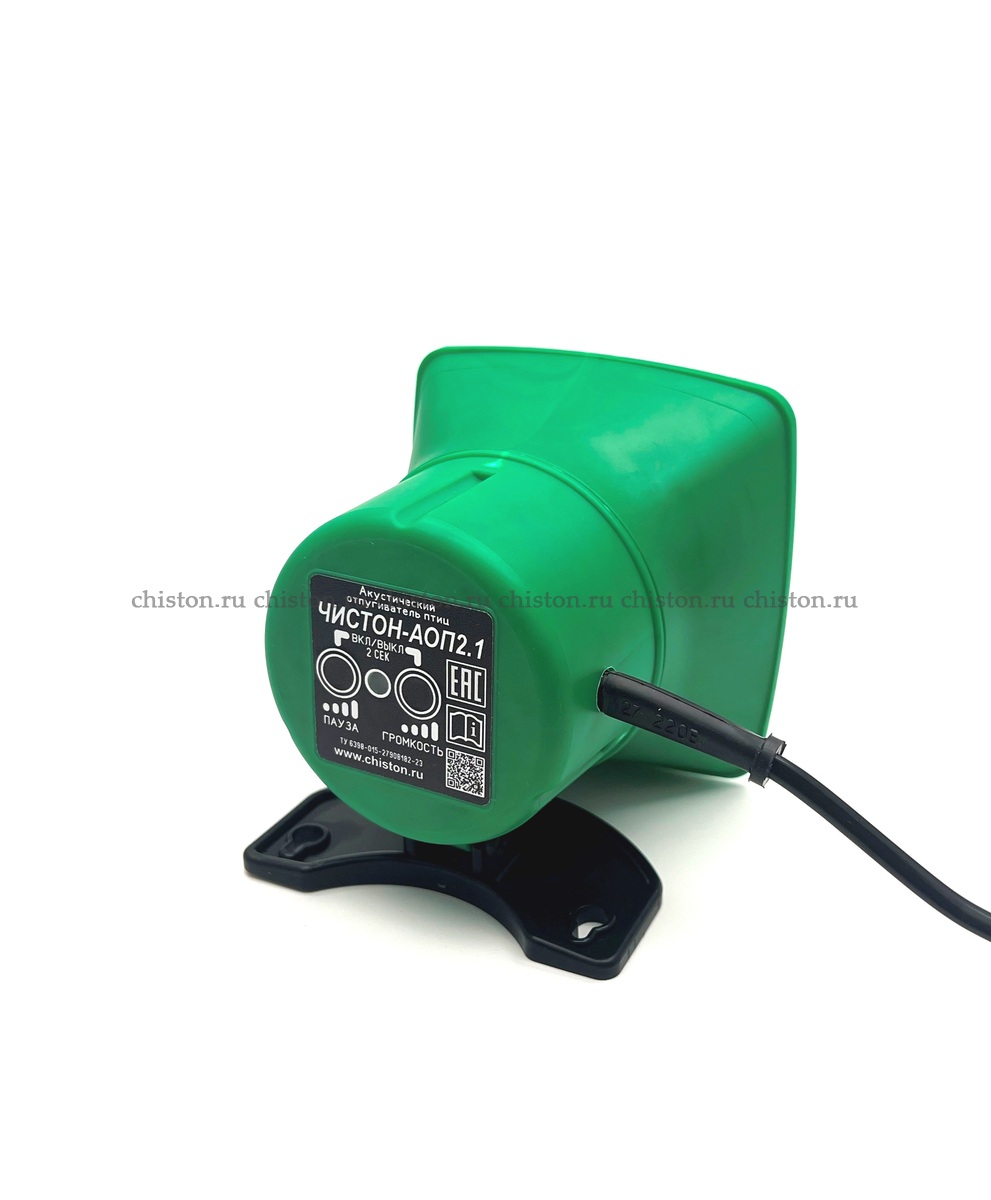

Рисунок 2- Расположение органов управления отпугивателя «ЧИСТОН-АОП2.1».

3. При длительном нажатии кнопки «громкость» или кнопки «пауза» более 2 сек. устройство включается или выключается, комментируя своё состояние голосовым сообщением («включено» или «выключено»).

4. Во включенном состоянии короткое нажатие (до 0,5 сек) кнопки «пауза» приводит к изменению длительности паузы (1-2-3-4-1) между звуковыми фрагментами. Действие сопровождается голосовыми комментариями.

5. Короткое нажатие (до 0,5 сек) кнопки «громкость» приводит к изменению громкости воспроизводимых отпугивающих звуков (1-2-3-4-1). Действие сопровождается звуковыми сигналами.

6.Устройство снабжено датчиком освещенности (фотодатчиком) для работы в светлое время суток. При затемнении фотодатчика или наступлении ночи прибор переходит в ждущий режим.

Внимание:

- любое изменение состояния устройства (вкл/выкл, пауза, громкость) должно производиться во время отсутствия звучания устройства.

- настройки устройства сохраняются при выключении кнопкой и не сохраняются при физическом отключении питания.

Технические характеристики

Устройство соответствует требованиям ТУ26.40.31.190-015-27908182-2023 (аналогично ТУ6398-015-27908182-2023), ТР ТС004/2011, ТР ТС020/2011

СанПиН1.2.3685-21, ГОСТ Р МЭК 60065-2002 ГОСТ Р 50574-2002 и исполнению У1-1 по гост15150-69

-Воспроизводимые файлы для отпугивания птиц (МБ)       -200

-Файлы оптимизированы для отпугивания ворон, грачей, скворцов, дроздов, галок, сорок, чаек

-Напряжение питания (В)                                               ~220⁺_-20% 50Гц

                                                                                     -12(+) (-)20% 2А постоянного тока

-Потребляемая мощность пиковая (ВА) не более            - 25Вт

-Потребляемая мощность в режиме пауза (ВА)               -0.02Вт

-Уровень звукового давления  не более (Дб)                  -130Дб (1м)

-диапазон излучаемых частот (КГц)                               -0.3-7 КГц

-Диаграмма направленности (град)                                -горизонт 180град

-Эффективная дистанция защиты по 360град (м)           -50метров *4 (7850м2)

-Алгоритмы работы                                                        -автомат переключение день/ночь

-Регулировка паузы воспроизведения                            -10сек(тест),3мин,10мин,30мин.

-Регулировка громкости                                                 -4 уровня

-Условия эксплуатации по ГОСТ 15150-69                      - У1-1

-Температуры эксплуатации (град С)                            -45(50) +40(45) град С

-Степень защиты по ГОСТ14254-15                                -IP54

-Продолжительность работы                                          -не ограничена

-Габаритные размеры (мм)                                            -100*100*100мм

-Масса (кг)                                                                   -(не более) 0.5кг

Транспортирование и хранение

• Условия транспортирования акустических отпугивателей «ЧИСТОН- АОП2.1» должны соответствовать условиям группы 1 по ГОСТ 15150-69, в диапазоне температур от -40°С до +50°С.
•  Приборы транспортируется всеми видами транспорта, в том числе в герметизированных отапливаемых отсеках, воздушных видов транспорта, в соответствии с правилами перевозок грузов, действующих на транспорте соответствующего вида.        I
• Во время погрузочно-разгрузочных работ и транспортирования ящики не должны подвергаться резким ударам и воздействию атмосферных осадков.
• Способ укладки ящиков на транспортирующее средство должен исключать их перемещение и возможность ударов ящиков друг о друга.
• В условиях складирования комплект должен храниться на стеллажах.
• В паспорте необходимо своевременно делать пометки о постановке комплекта на хранение и снятие его с хранения.

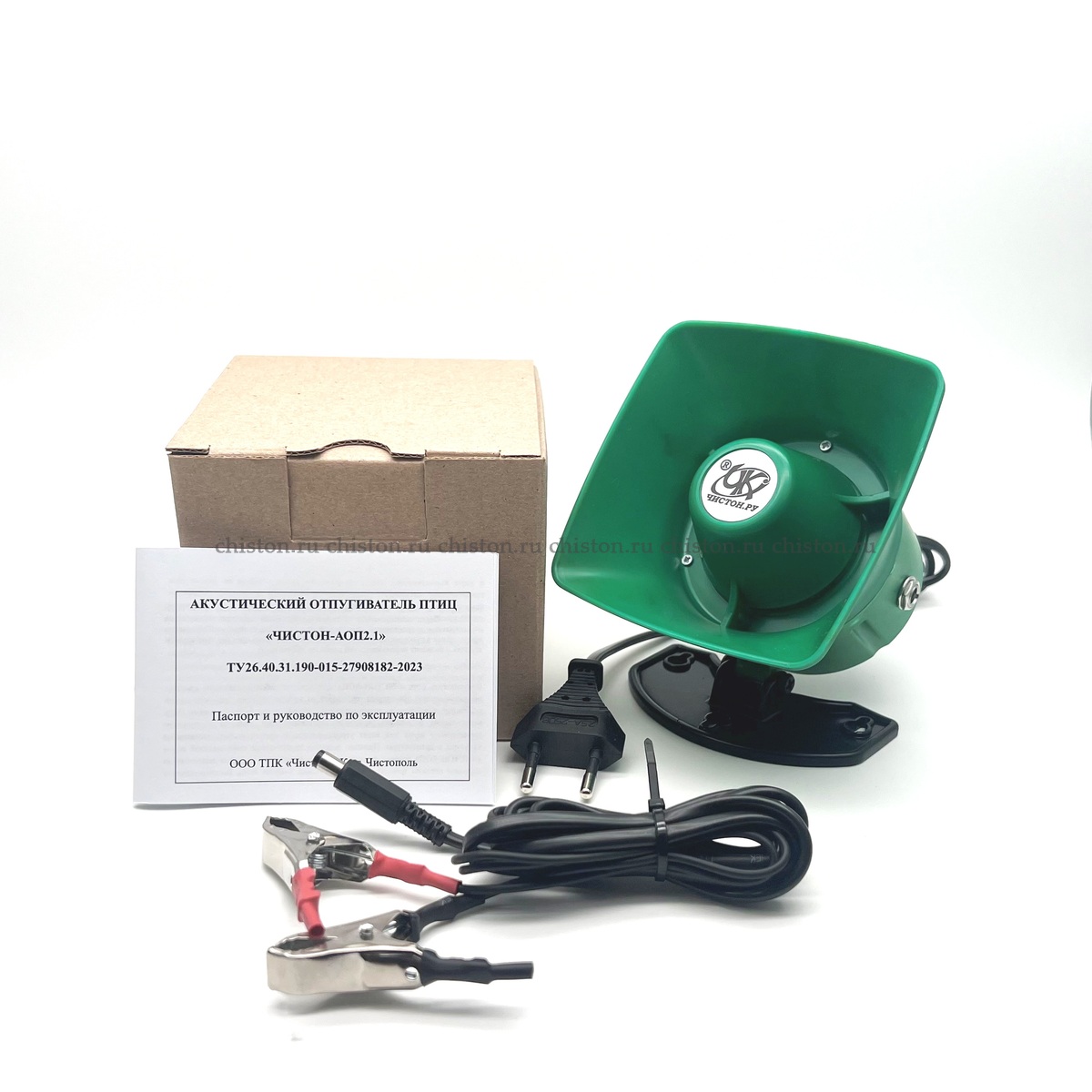

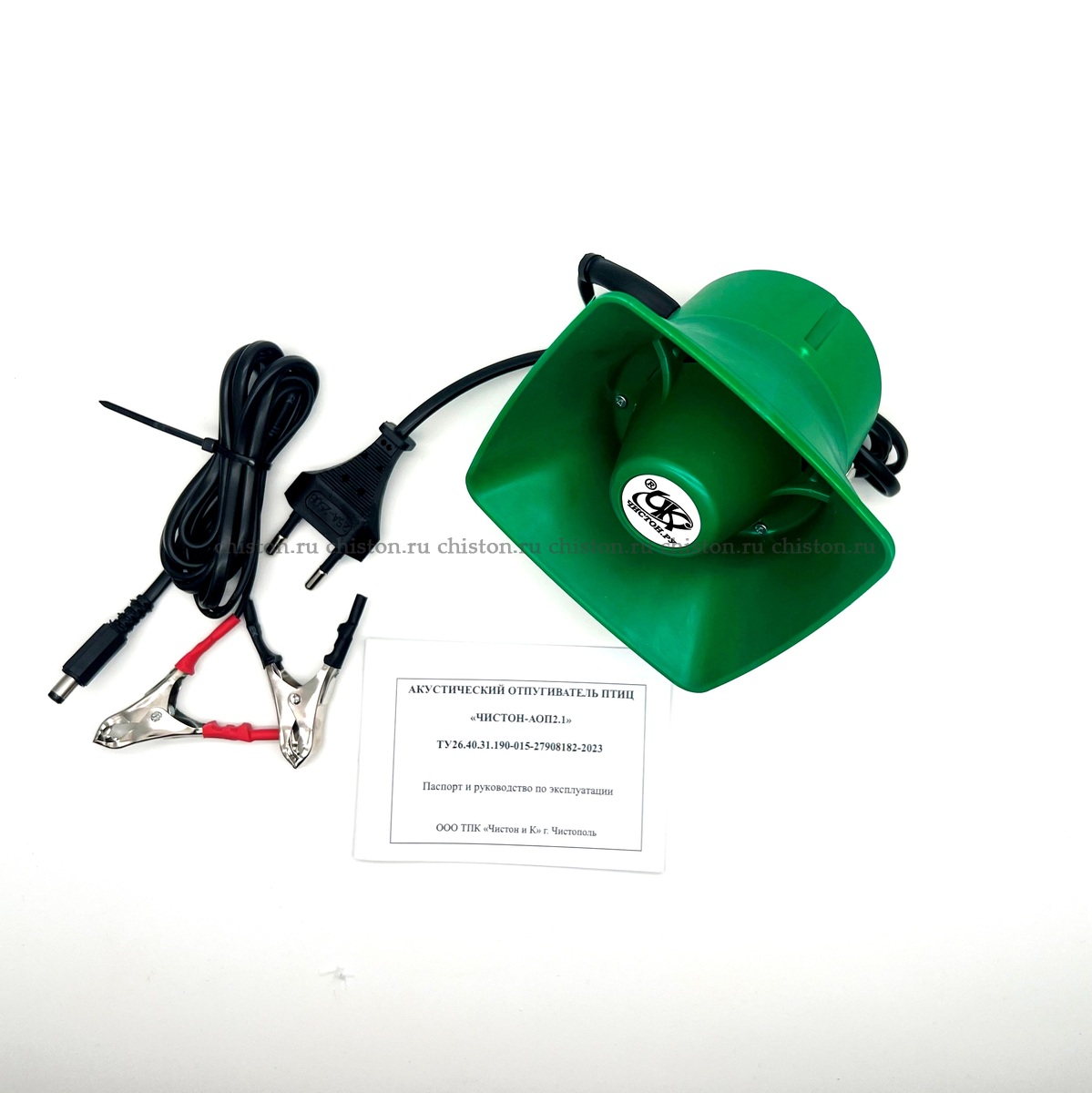

КОМПЛЕКТ   ПОСТАВКИ

-Акустический отпугиватель птиц «ЧИСТОН АОП2.1»                       -1шт

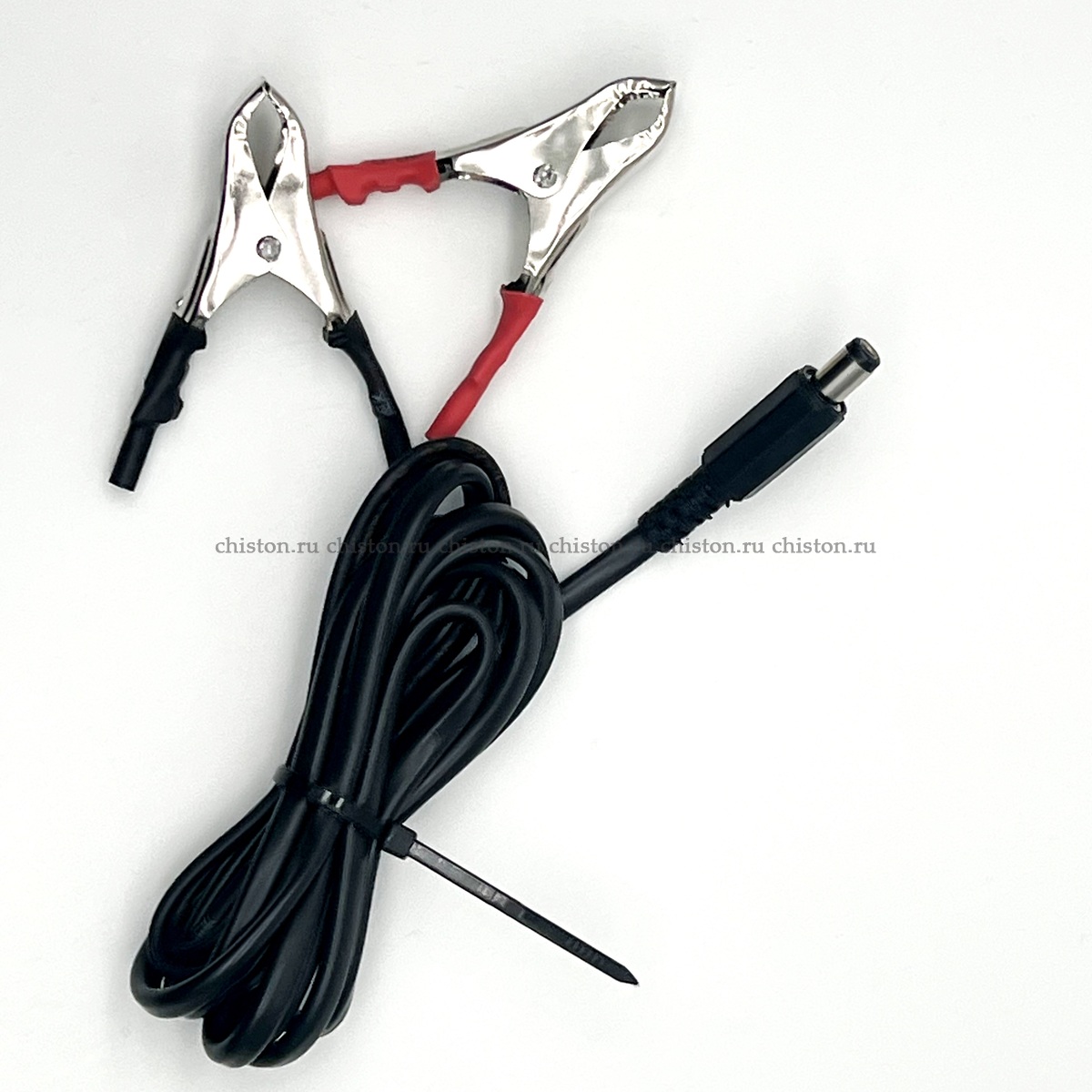

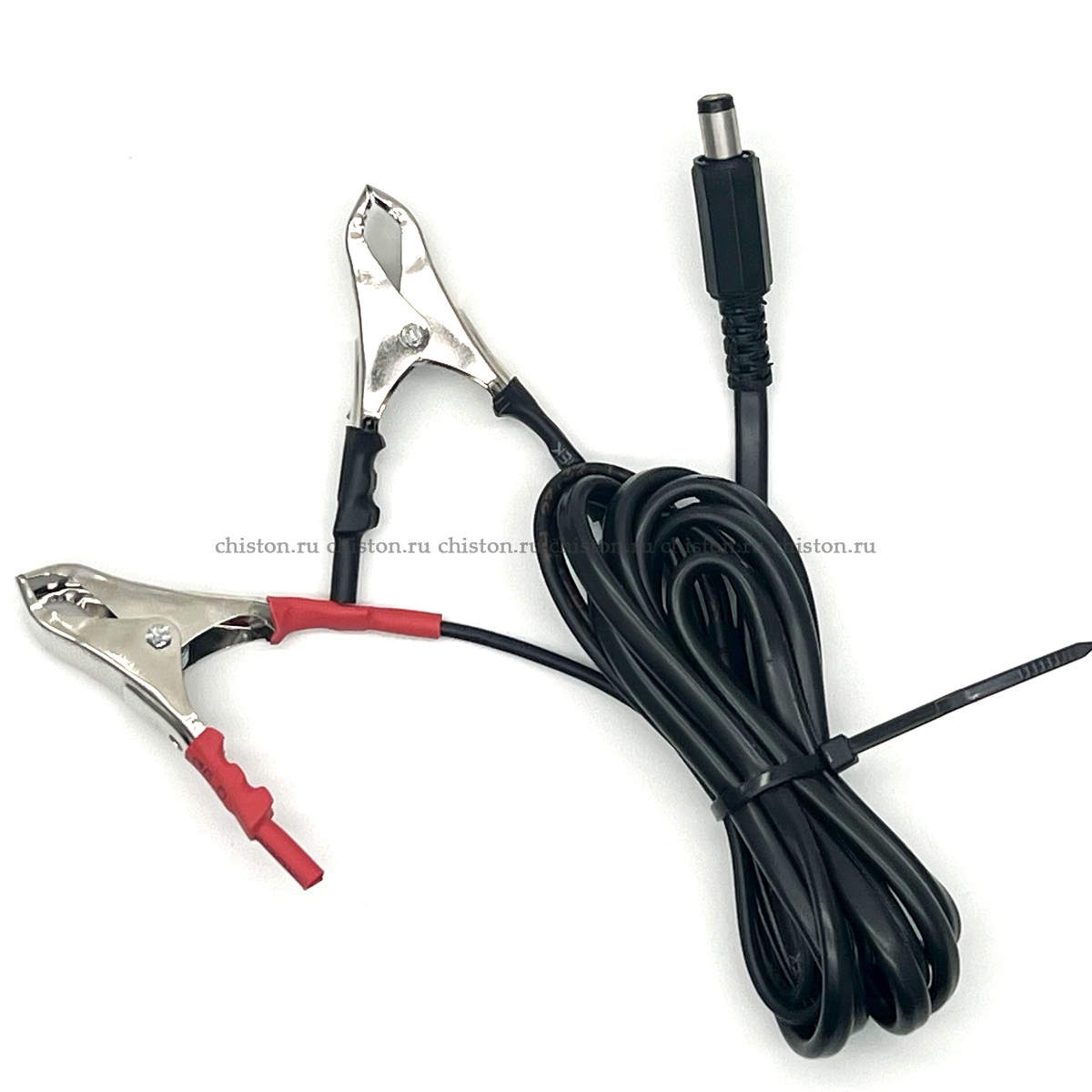

-Провода с крокодилами                                                                            -1шт

-Паспорт- инструкция по эксплуатации                                                -1шт

Требования по безопасности

  Обслуживание и подключение акустический отпугивателей «ЧИСТОН-АОП2.1» должно производиться квалифицированным персоналом;

• Запрещается самостоятельно вскрывать корпус прибора;
• В связи с тем, что изготовитель не может контролировать использование и обслуживание акустических отпугивателей, в случае самостоятельного монтажа и обслуживания приборов, изготовитель не несет ответственности за любые повреждения собственности или нанесение вреда здоровью, в том числе третьим лицам, имеющим прямое или косвенное отношение к монтажу, эксплуатации и обслуживанию комплектов.

При эксплуатации запрещается

- Располагать работающий прибор ближе 3х метров от зоны постоянного пребывания людей или животных

- Приближать рупорные акустические излучатели работающего прибора ближе чем на 0.5м к органам слуха человека

- Пользоваться устройством при механических повреждениях корпуса, излучателей  или соединительных кабелей

- Использовать для очистки прибора от загрязнений каустическую соду, бензин, ацетон и другие сильнодействующие растворители способные повредить детали  отпугивателя.

- Не рекомендуется питать  отпугиватели от бензогенераторов, бесперебойных  АС/DC преобразователей с несинусоидальной и нестабильной формой выходного сигнала.

- При монтаже отпугивателя необходимо тщательно закрутить фиксирующие винты монтажного кронштейна во избежание падения прибора, а так же получения травм обслуживающего персонала!

Гарантийные обязательства

Изготовитель гарантирует соответствие акустического отпугивателя  «ЧИСТОН-АОП2.1»   требованиям технических условий ТУ 26.40.31.190-015-27908182-2023 при соблюдении потребителем условий транспортирования, хранения монтажа и эксплуатации, установленных в эксплуатационной документацией.

• Гарантийный срок эксплуатации акустических отпугивателей «ЧИСТОН- АОП2.1» -1 год с момента отгрузки потребителю.
• Случаи, на которые гарантия не распространяется:
• Механические повреждения;
• Несоблюдение условий эксплуатации или ошибочные действия владельца;
• Неправильная установка, транспортировка;
• Ремонт или внесение конструктивных изменений неуполномоченными лицами;
• Попадание внутрь прибора посторонних предметов;
• Форс-мажорные обстоятельства.
