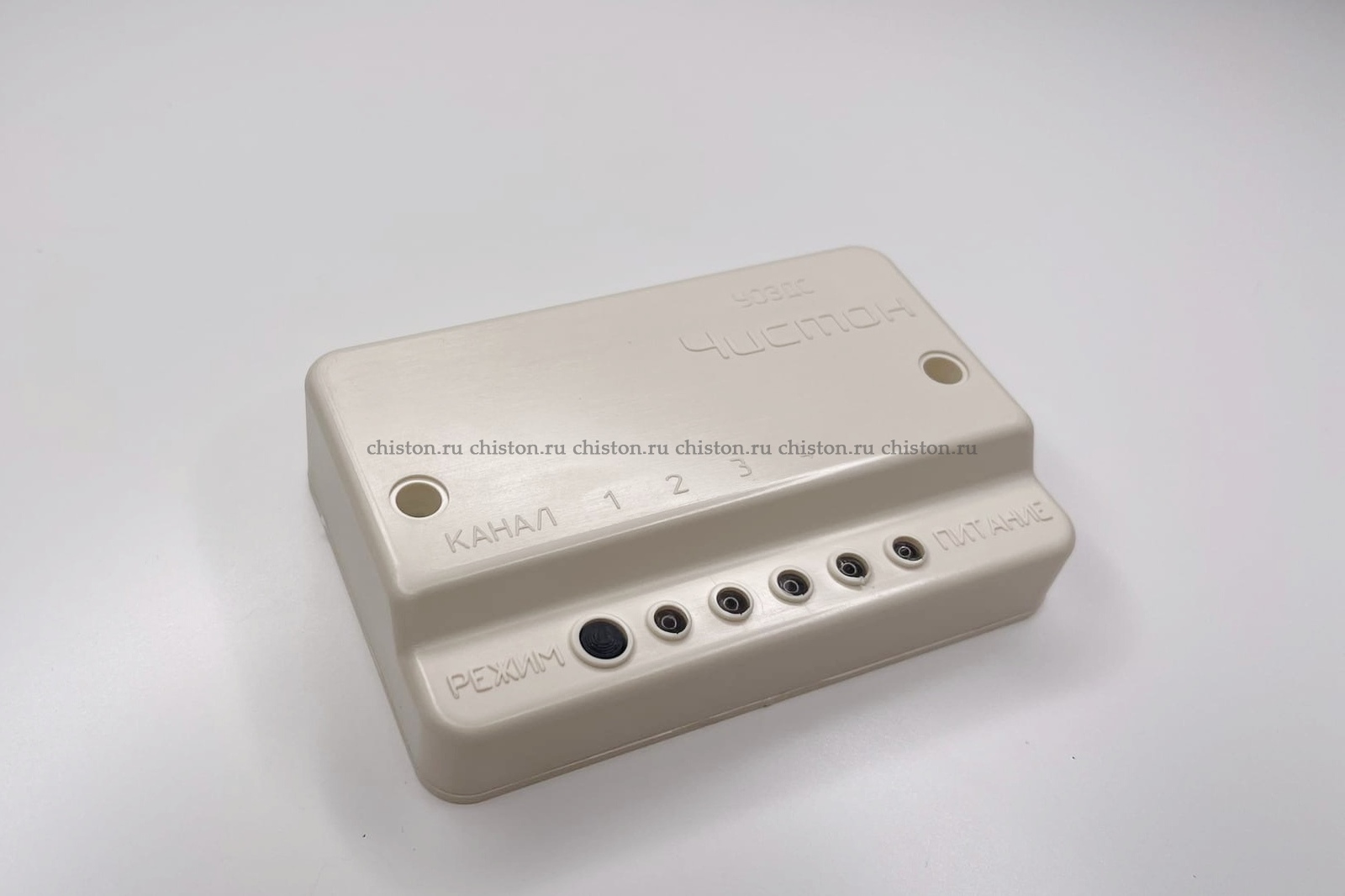

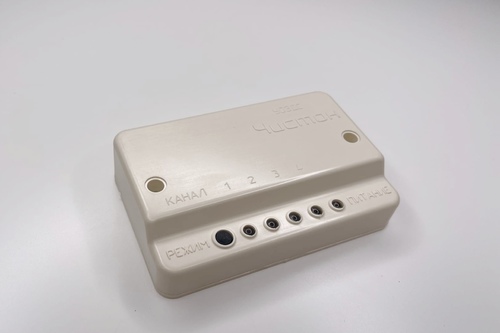

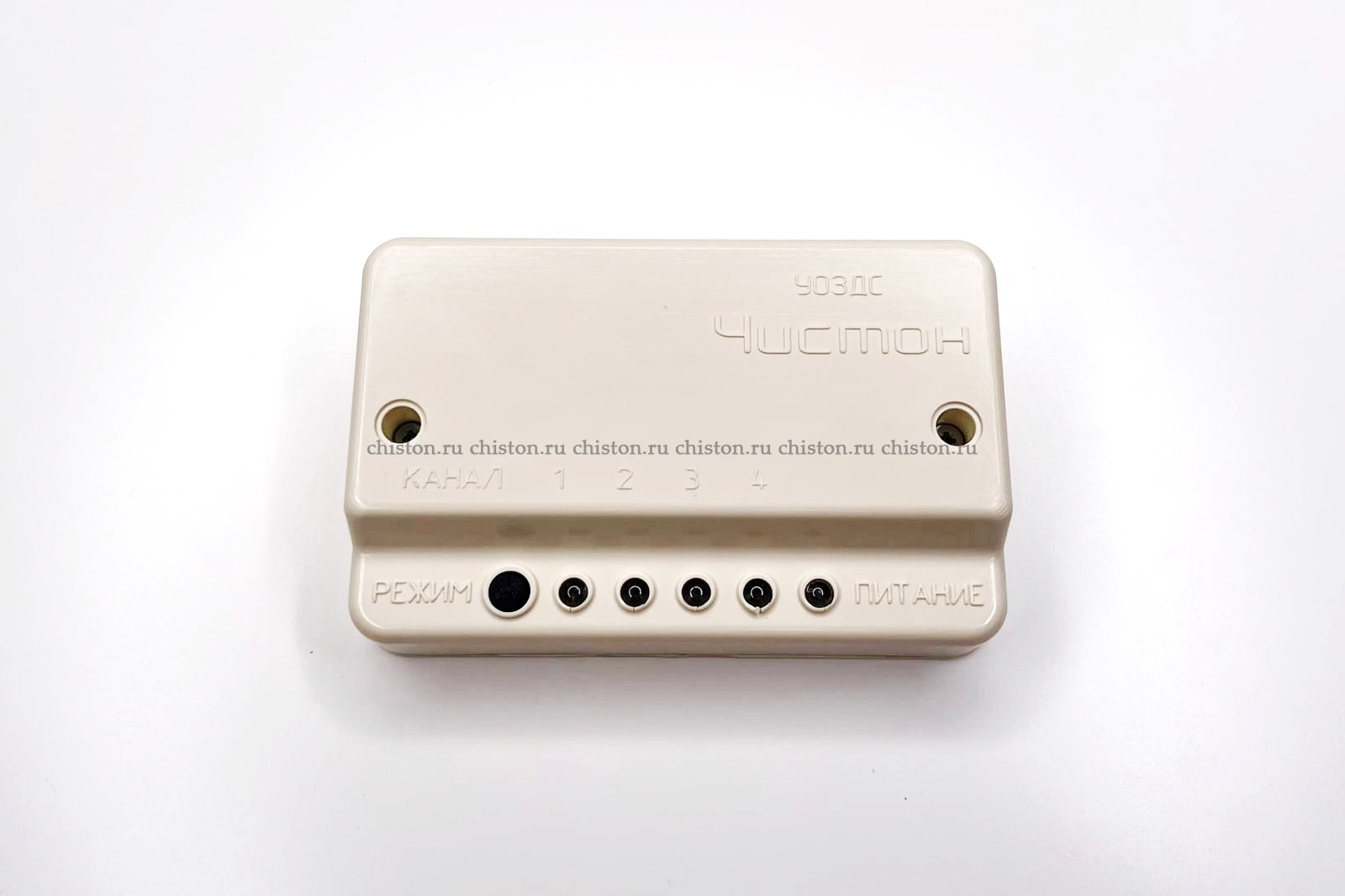

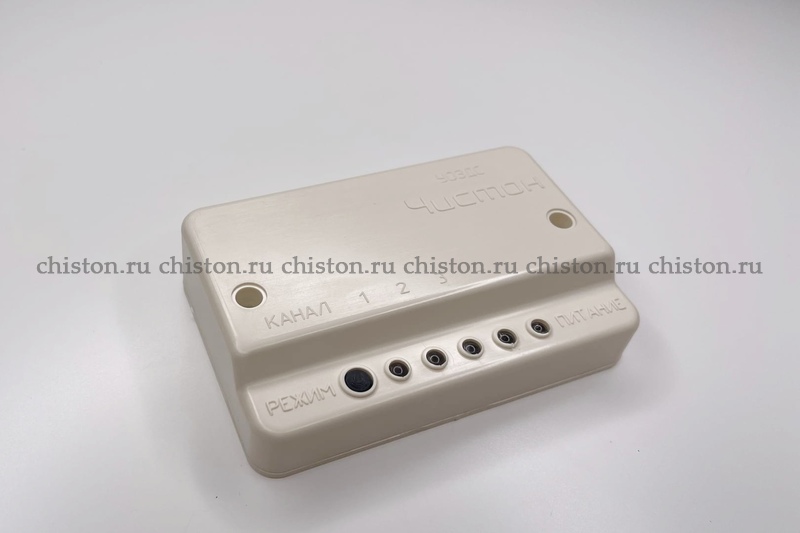

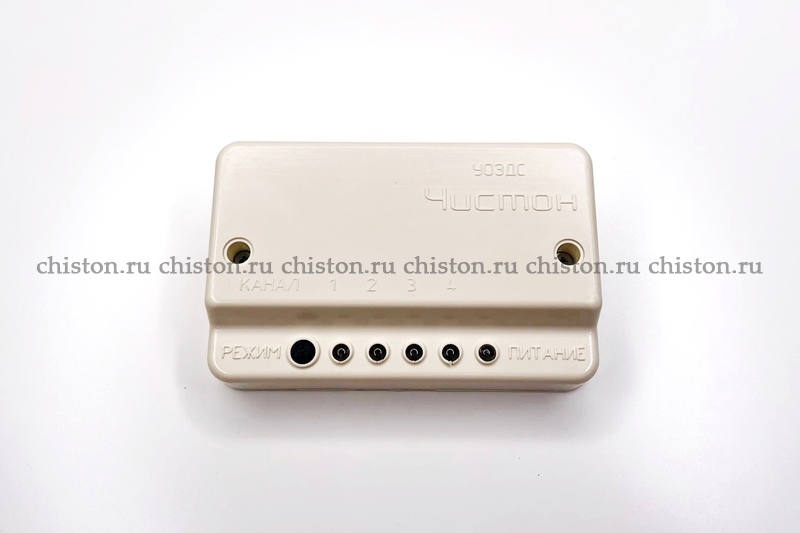

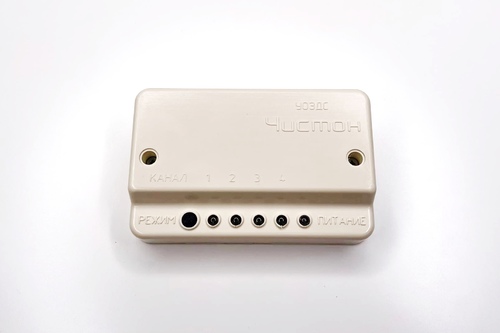

Блок управления УОЗДС БУ1-4-12В

                                                                                        1.Общие указания

Блок управления “ЧИСТОН-БУ1-4-12В” используется в составе ультразвуковой охранно-защитной дератизационной системы “ЧИСТОН-УОЗДС” для формирования управляющих сигналов и напряжений питания активных излучателей защитного ультразвукового поля с целью защиты охраняемых объектов от проникновения грызунов.

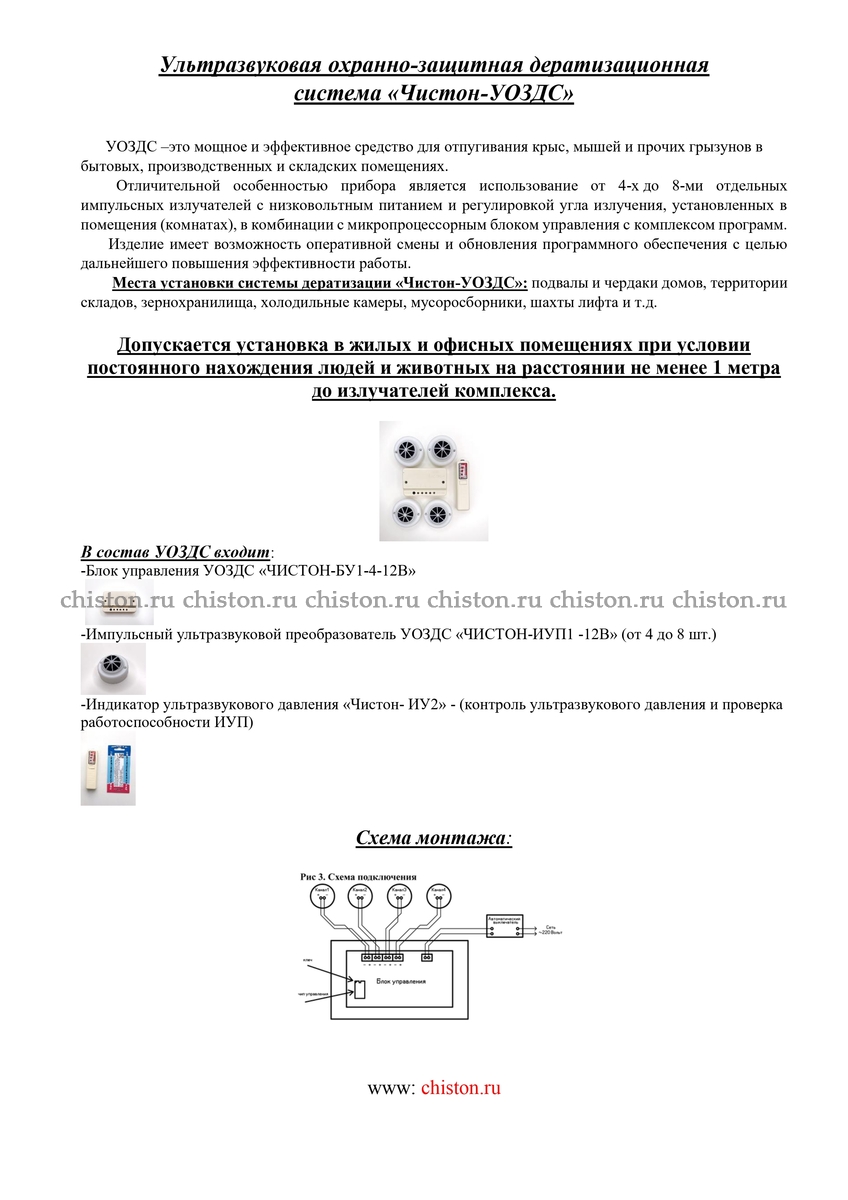

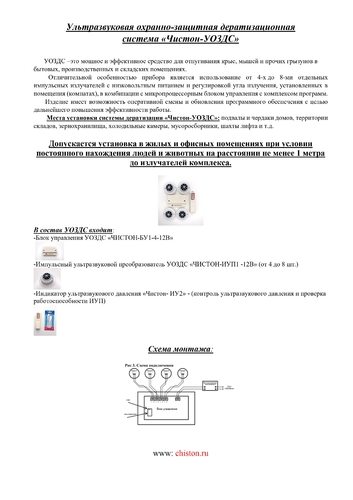

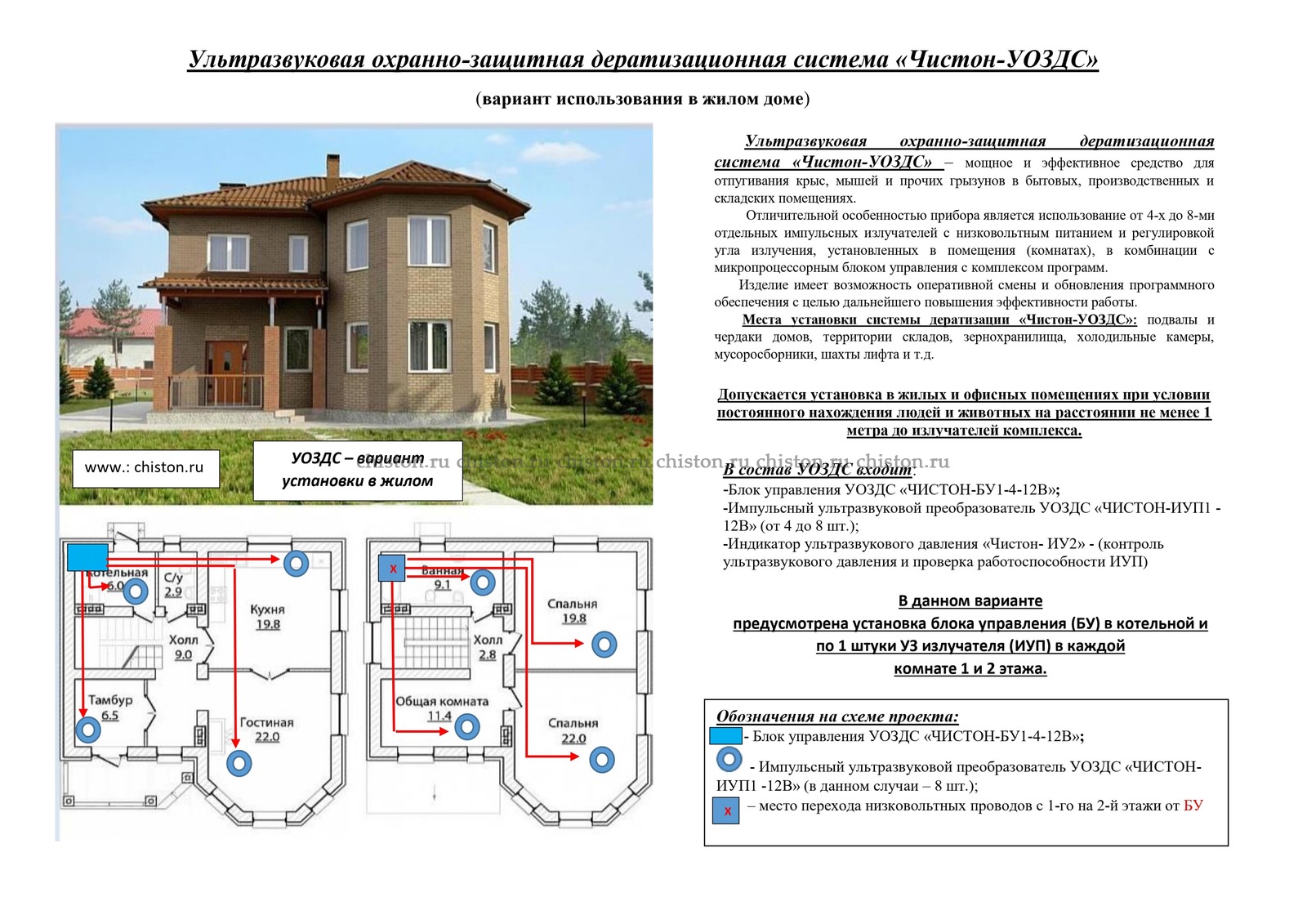

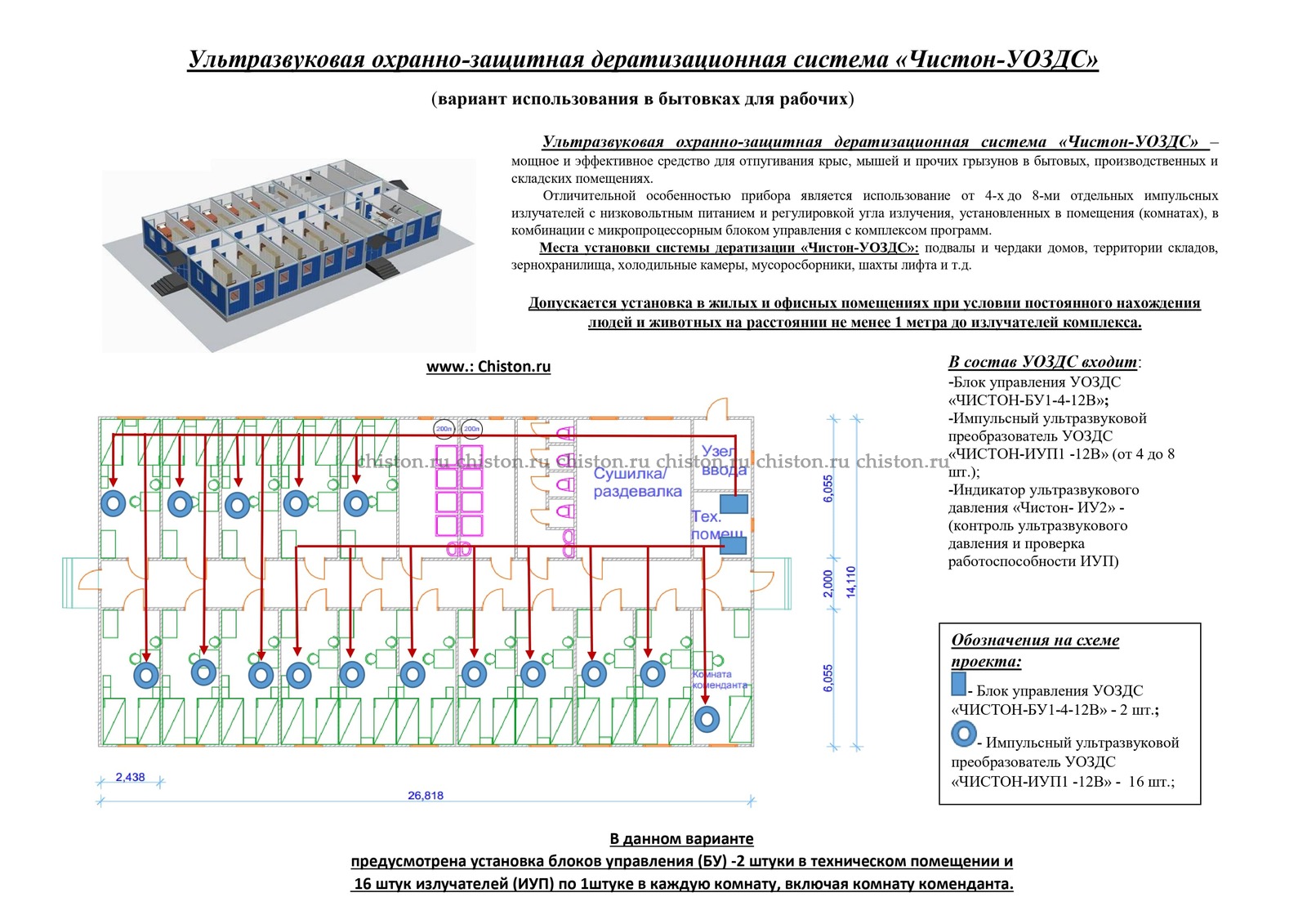

Места установки блоков управления “ЧИСТОН-ИУП1-12В” системы дератизации «ЧИСТОН-УОЗДС»:

– диспетчерские и ситуационные пункты,

– жилые и офисные помещения

– подвалы и чердаки домов,

– территории складов,

– зернохранилища,

– холодильные камеры,

– мусоросборники,

– шахты лифта,

– трюмы кораблей,

– кабельные и вентиляционные каналы,

– распределительные щиты,

– насосные станции,

– помещения сельхозназначения.

При работе системы “ЧИСТОН-УОЗДС” у грызунов появляется стрессовая реакция и состояние тревоги, снижение физиологической активности и общее угнетение психики. Это приводит к запуску поведенческих реакций самосохранения и бегству животных с защищаемой территории.

Блок управления “ЧИСТОН-ИУП1-12В”соответствует  ТР ТС 004/2011 , ТР ТС 020/2011, СанПиН1.2/3685-21. Не вызывает помех и сбоев в работе радиосистем, телеприемников, датчиков противодымных и противопожарных сигнализаций, что подтверждено декларацией о соответствии ЕАЭС N RU Д-RU.КА01.В.05393/19 на основании протокола №5354-215-15/СП от 19.10.2015 г. ИЛ ООО «СПБ-Стандарт» РОСС RU.0001.21AB94 и протокола №30Е/СТ09/19 от 10.06.2019г. ИЛ «Сигма-Тест» РОСС RU.31881.04ТЕС0.ИЛ09 .

                                                                2. Технические характеристики

Блок управления “ЧИСТОН-ИУП1-12В” соответствует требованиям  ТУ 26.40.31.190-001-27908181-2019

– Напряжение питания (В): 220 (+)(-)20%50Гц ;

– Потребляемая мощность (ВА): не более 9;

– Напряжения формируемых сигналов (В): 12(+)(-)20%;

– Модуляция формируемых сигналов- сменный микроконтроллер;

– Количество управляющих каналов (шт.)- 4;

– Количество управляющих алгоритмов (циклично)-4

– Количество подключаемых активных преобразователей (шт.)- до 8;

– Исполнение УХЛ 3.1 по ГОСТ 15150-69.

– Продолжительность работы – не ограничена;

– Масса (кг) – не более 0,15;

                                                                3. Правила монтажа

* Расположить блок управления “ЧИСТОН-ИУП1-12В” в сухом месте обеспечивающем доступ к передней панели прибора и удобном для монтажа управляющих и питающих кабелей.

– Крепление осуществляется на 4 самореза в отверстия при снятой передней крышке изделия (Рис.1).  Межцентровое расстояние для крепления- 95*55мм.

– Продеть питающий и сигнальные кабеля в боковое вскрываемое отверстие кабельного ввода крышки.

– Подключить кабели управления и питания к клеммным колодкам блока (Рис2).

Внимание: Соблюдайте полярность подключения, при смене полярности излучатели работать не будут.  Замену защитного предохранителя производить только на обесточенном приборе.

– Подключение активных преобразователей производить 2х жильными проводами типов ТРП2*0.4, ШТЛП2*0.8, КСПВ2*0.4 или аналогичными.

–Подключить блок управления в электрическую сеть 220 В через двухполюсный автоматический выключатель проводом сечением не более 1.5мм (Рис.3).

– Закрепить крышку на два самореза на установленное основание блока управления.

-При необходимости к блоку управления можно подключать до 8и активных ультразвуковых излучателей. При этом- излучатели включаются паралельно по 2шт. на канал.

 * По рекомендации производителя возможна смена или обновление программного обеспечения блока управления «ЧИСТОН-УОЗДС» с целью модернизации. Для этого необходимо;

-снять крышку корпуса блока управления «ЧИСТОН-УОЗДС»

-Заменить чип контроллера управления на новый, поставляемый производителем (Рис 1) с соблюдением правильности установки – ключ чипа влево-вверх (Рис 2).

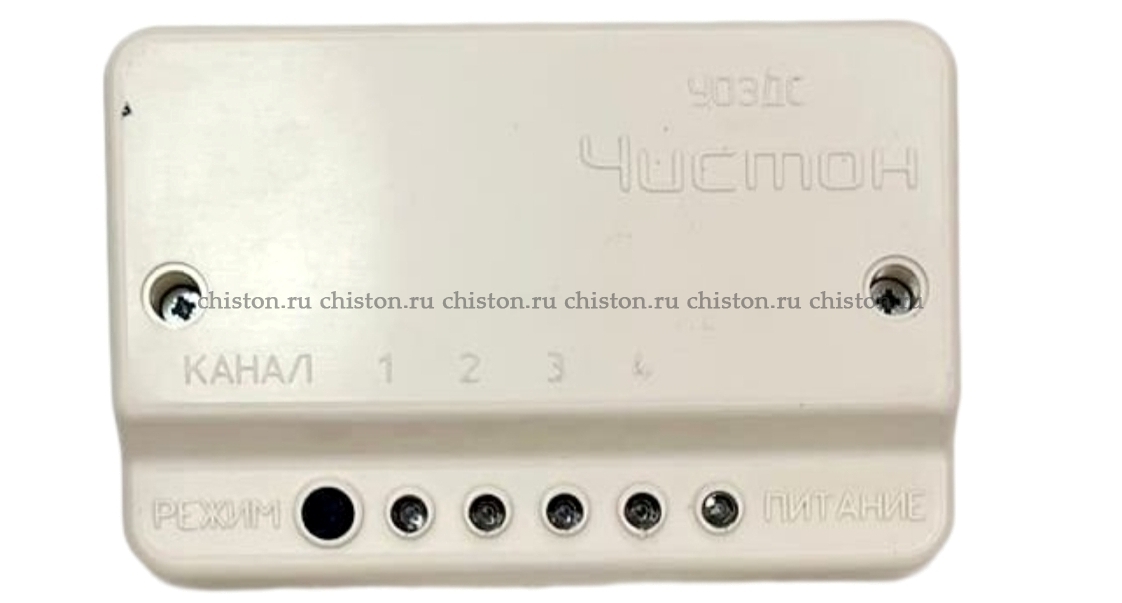

*Переключение режимов работы комплекса УОЗДС производится нажатием на кнопку управления по алгоритму: - выкл. / вкл. 1 режим / вкл. 2 режим / вкл. 3 режим / вкл. 4 режим / выкл.

 -Переключение режимов работы подтверждается коротким миганием всех индикаторов каналов.

-Выключение блока управления подтверждается долгим (около 1 с) миганием всех индикаторов каналов.

-В рабочем режиме индикаторы каналов показывают работающие излучатели по каналам.

                                         4. Требования безопасности:

При соблюдении правил, описанных в инструкции блок управления системы «ЧИСТОН-УОЗДС» “ЧИСТОН-БУ1-4-12В” безопасен для людей и домашних животных в соответствии с ЕАЭС N RU Д-RU.КА01.В.05393/19.

                                        5. Гарантийные обязательства

Изготовитель гарантирует соответствие блок управления “ЧИСТОН-БУ1-4-12В” требованиям ТУ при соблюдении правил, изложенных в руководстве.

*  Гарантийный срок эксплуатации – 12 месяцев со дня продажи.

*  Срок безопасной эксплуатации – 5 лет.

*  При обнаружении дефектов изделия в течение гарантийного срока

изготовитель безвозмездно заменяет или ремонтирует устройство.

*   Гарантия не распространяется:

– на изделия с механическими повреждениями корпуса, провода или излучателя;

– при нарушении заводской пломбировки;

– при отсутствии в паспорте отметки о продаже изделия.
