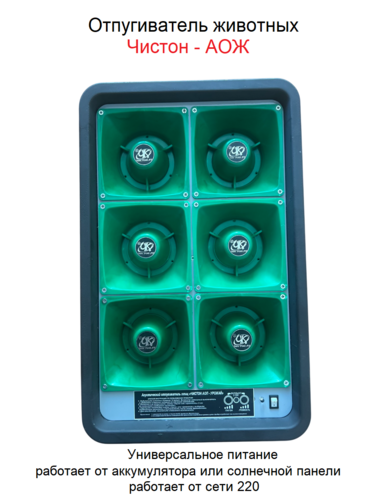

Чистон АОЖ "отпугиватель животных"
Добавить отзыв
В избранное
К сравнению
В наличииОтпугиватель «ЧИСТОН-АОЖ» представляет собой автономную систему, предназначенную для защиты территорий от выхода диких животных и подачи голосовых оповещений о потенциальной опасности данных участков. Устройство воспроизводит предварительно записанные фрагменты звуков опасности для животных и голосовые оповещения с высокой громкостью в диапазоне акустической прозрачности местности характерной для средней полосы России. Громкость, периоды повторения звуковых файлов и алгоритмы работы от времени суток регулируются и индицируются голосовыми оповещениями.
Рекомендован санэпидемстанцией России!!!
ПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПРИБОРЫ АКУСТИЧЕСКИЕ
ДЛЯ ОТПУГИВАНИЯ ЖИВОТНЫХ И ПТИЦ
«ЧИСТОН-АОЖ»
ТУ26.40.31.190-015-27908182-2023
(ВЗАМЕН ТУ6398-015-27908182-2023)
Благодарим за выбор прибора акустического отпугивания животных
«ЧИСТОН-АОЖ»
Общие указания
Настоящий паспорт, совмещенный с руководством по эксплуатации и установке, предназначен для изучения и технической эксплуатации акустических отпугивателей животных и птиц серии «ЧИСТОН-АОЖ».
Отпугиватель «ЧИСТОН-АОЖ» представляет собой автономную систему, предназначенную для защиты территорий от выхода диких животных и подачи голосовых оповещений о потенциальной опасности данных участков. Устройство воспроизводит предварительно записанные фрагменты звуков опасности для животных и голосовые оповещения с высокой громкостью в диапазоне акустической прозрачности местности характерной для средней полосы России. Громкость, периоды повторения звуковых файлов и алгоритмы работы от времени суток регулируются и индицируются голосовыми оповещениями.
Акустический отпугиватель животных «ЧИСТОН-АОЖ» предназначен для работы в комплекте с солнечной электростанцией или внешним источником питания, по необходимости может комплектоваться буферной АКБ. Устройство комплектуется монтажным набором для крепления к вертикальной опоре и разъемами для подключения к внешним источникам электропитания.
Работает в автоматическом режиме без участия человека. Устройство для отпугивания диких зверей «ЧИСТОН-АОЖ» (далее «устройство») предназначено для размещения вдоль автомобильных дорог в зоне наличия лесных массивов и прочих территорий, населённых дикими животными.
Устройство состоит из металлического корпуса с брызгозащитными козырьками (верх), металлической крышки, скрывающей органы управления, буферный аккумулятор, и крепёжного кронштейна. Имеется защищённое отверстие для подключения внешнего питания.
Устройство располагается на достаточной (антивандальной) высоте, крепится к стойке с помощью кронштейна с гайками. Направление излучателей выбирается в зависимости от нужного направления звука. Устройство рассчитано на питание от внешнего источника 12-14 вольт постоянного тока (солнечная батарея с контроллером зарядки). Устройство содержит буферный аккумулятор для поддержания функционирования в тёмное время суток.
Акустический отпугиватель животных «ЧИСТОН-АОЖ» устанавливается в местах, где высока вероятность выхода диких животных и появляется опасность от встречи с ними, а именно: j
- междугородние магистрали и дороги вне населенных пунктов;
- в населенных пунктах на границе с лесной полосой;
- участки, где ведется интенсивная сельскохозяйственная деятельность; <
загородные дома и дачи;
- пляжи, зоны отдыха, парковые зоны; *
- места складирования кормов и сельхозпродукции. <
ПРИМЕЧАНИЕ! Перед тем, как приступить к установке и подключению прибора акустического отпугивания животных «ЧИСТОН-АОЖ», i
необходимо изучить данное руководство, так как не соблюдение рекомендаций может привести к потере работоспособности изделия и утрате гарантийных обязательств.
Устройство прибора
Акустический отпугиватель животных «ЧИСТОН- АОЖ» состоит из:
- Корпуса с защитной крышкой и брызгозащитными козырьками.

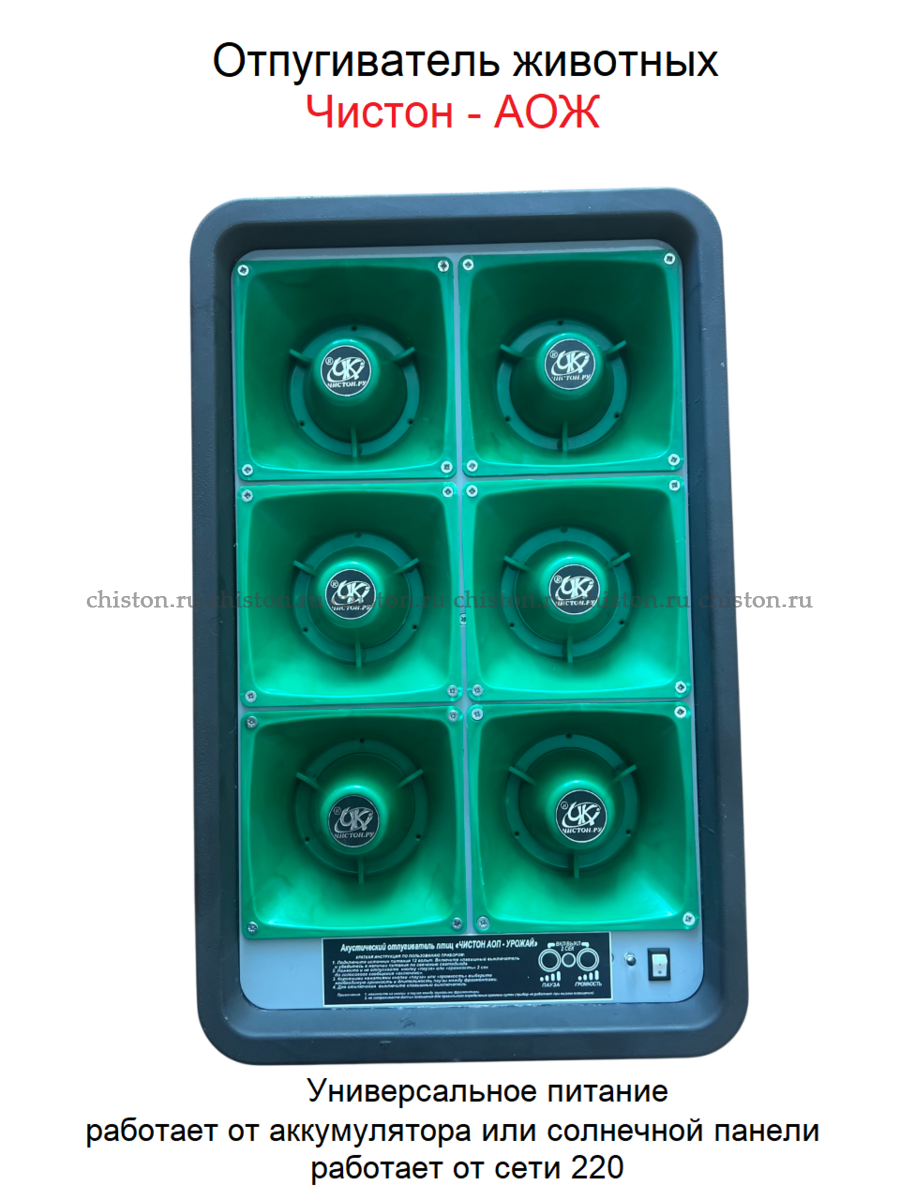

- Акустических излучателей рупорного типа.
- Мультипрограммный контроллер с цифровыми усилителями.
- Панель с элементами управления и фотодатчиком день/ночь.
- Разъем подключения солнечной панели или внешнего электропитания.
- Резервный аккумулятор (по требованию).

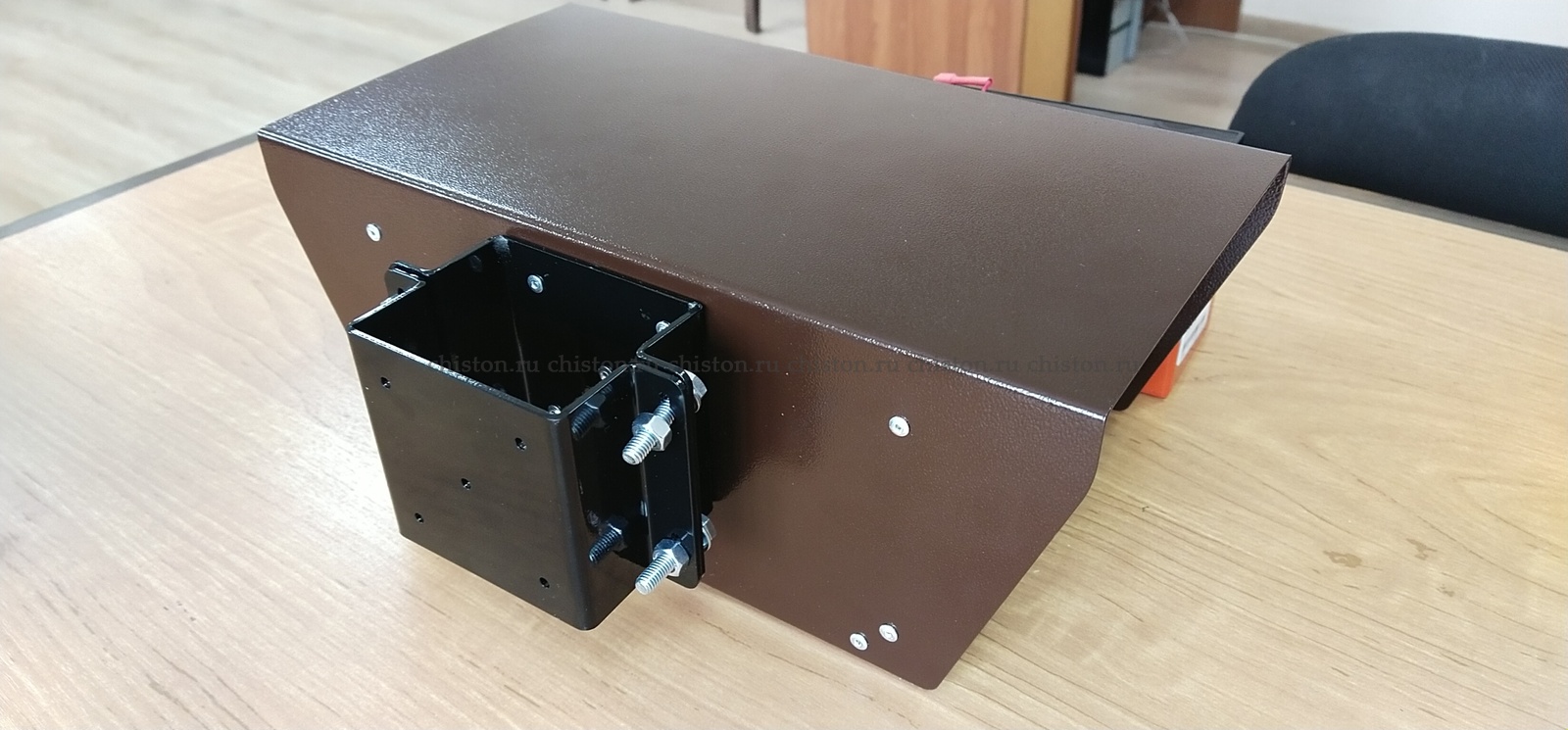

- Монтажный комплект для установки на вертикальную опору.
Принцип работы
Акустические отпугиватели животных «ЧИСТОН-АОЖ» полностью автоматизированы и работают без участия человека. Питание приборов осуществляется от солнечных батарей мощностью не менее 30Вт заряжающих аккумулятор в светлое время суток или от внешнего источника постоянного тока 12В не менее 2А. Зарядка осуществляется даже в пасмурную погоду и в зимнее время года. Контроллер прибора имеет встроенную программу режима работы, который не допускает полного разряда аккумуляторной батареи. Питание осуществляется при необходимости встроенным аккумулятором согласно установленной программе контроллера. Акустический отпугиватель имеет возможность выбора работы в темное время суток или круглосуточно. Паузы между воспроизведением звуков и голосовыми сообщениями, а также громкость сигналов регулируются на приборной панели путем нажатия соответствующих кнопок управления и сопровождаются голосовыми и звуковыми комментариями.
Подготовка к использованию
- При получении упаковки с акустическим отпугивателем животных «ЧИСТОН-АОЖ» необходимо проверить сохранность тары.
- Проверить комплектность изделия в соответствии с паспортом.
- Проверить конструктивные элементы на наличие механических повреждений.
- Перед использованием в собранном варианте на опоре необходимо проверить работоспособность изделия (согласно инструкции пункт управление устройством ).
Установка, монтаж и подключение
Для сборки необходимо:

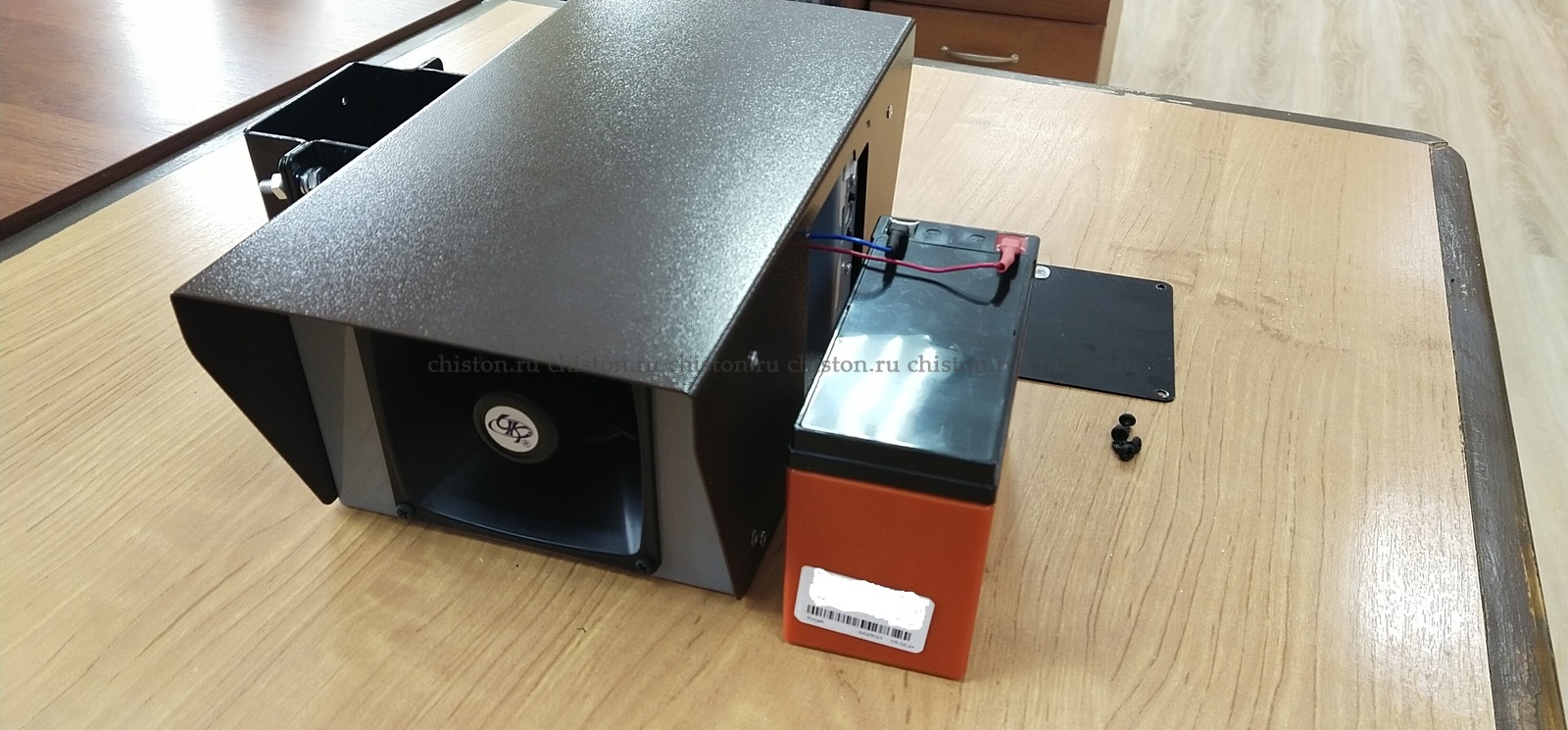

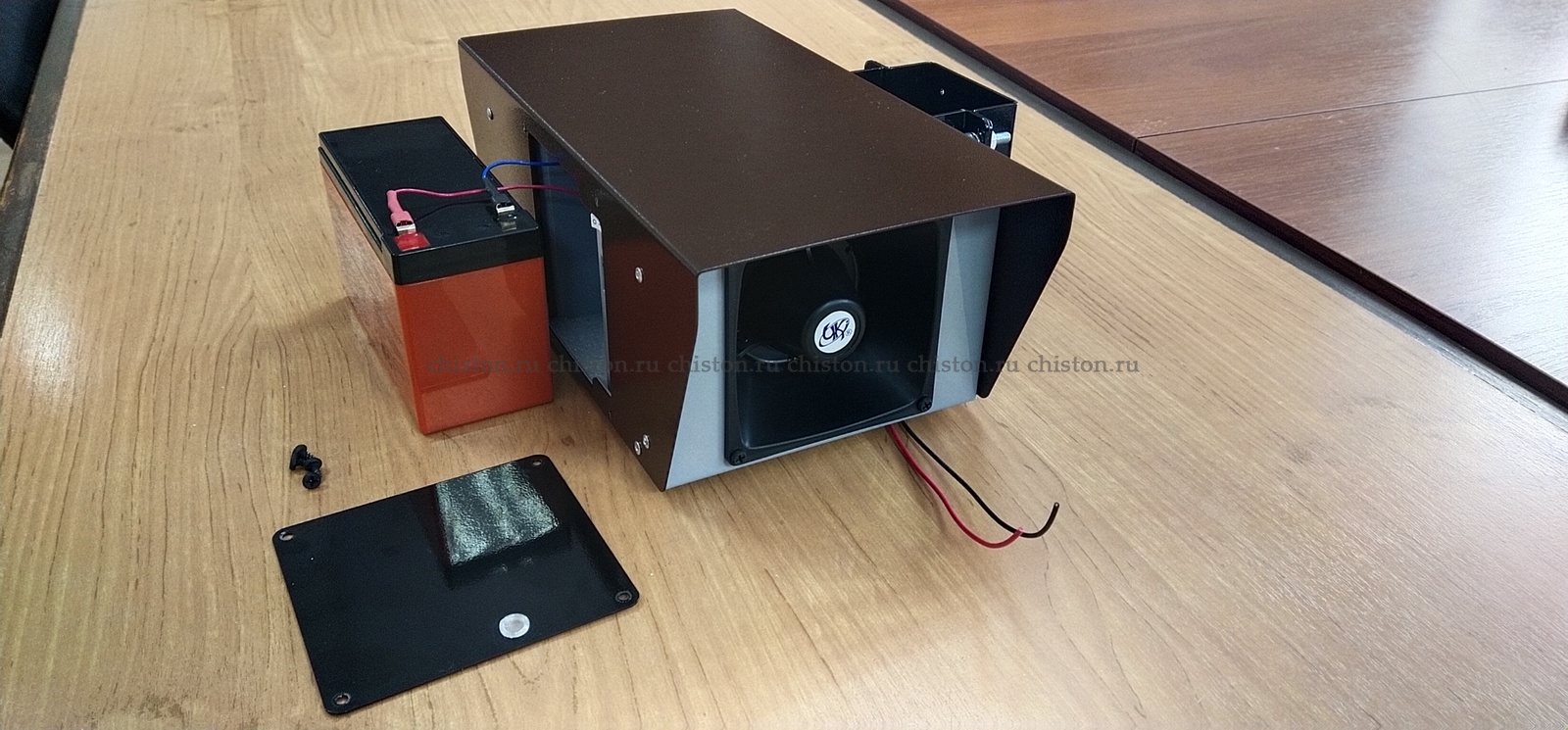

- При необходимости использования отпугивателя с солнечной электростанцией без встроенной АКБ открутить 4 винта крепления защитной крышки на корпусе. Установить в отсек корпуса АКБ. Подключить выводные клеммы АКБ к разъемам внутри отсека соблюдая полярность (красный + черный, синий -);
- Проверить работоспособность отпугивателя (согласно инструкции пункт управление устройством)
- Закрепить защитную крышку 4-мя винтами соблюдая положение окна фотодатчика (отверстие в правом углу крышки)

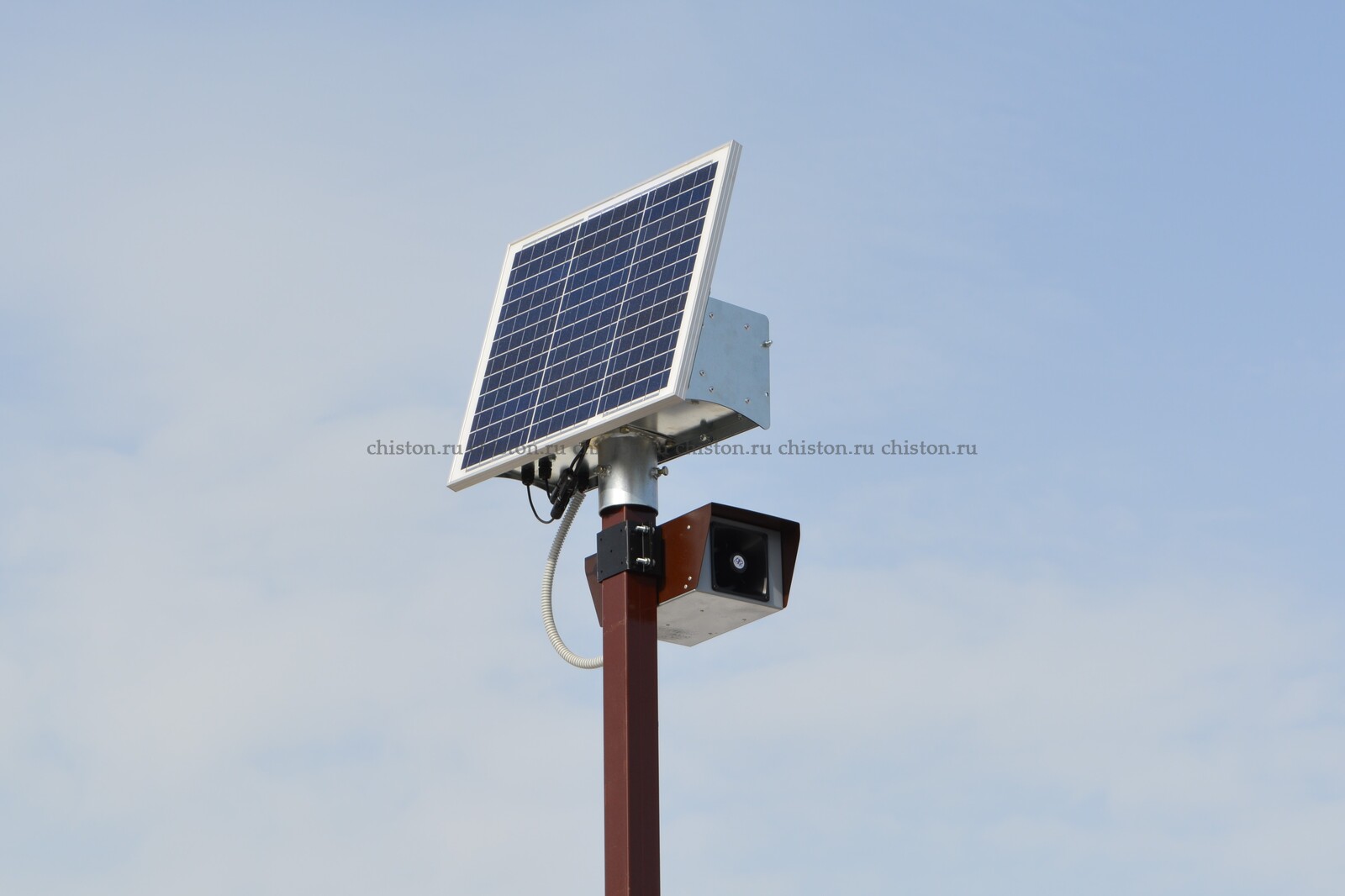

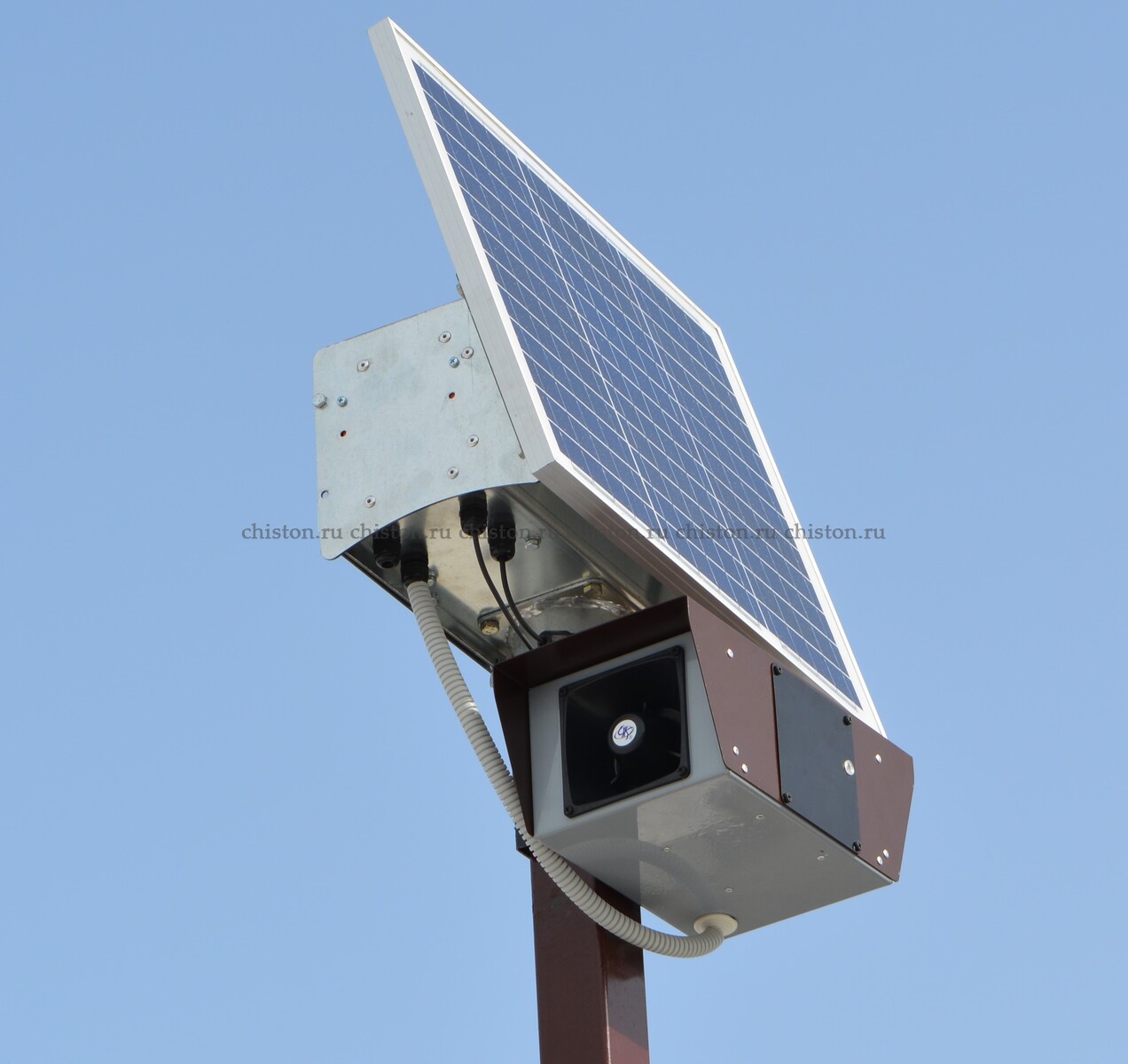

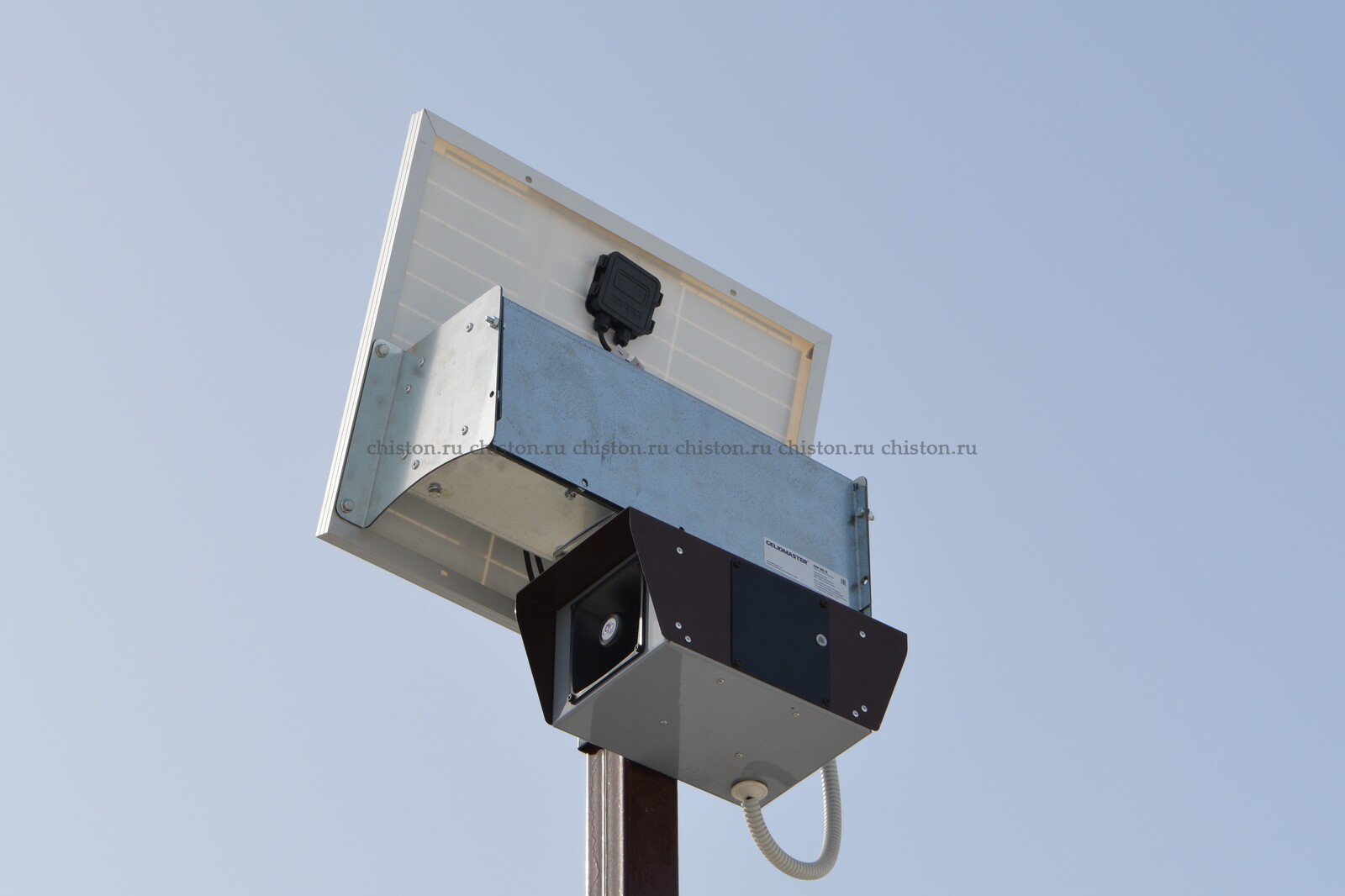

- На вертикальную опору закрепить собранный отпугиватель с панелью солнечной электростанции. При монтаже прибора использовать штатный монтажный комплект со скобой и 4-мя болтами с гайками;
- Ориентация акустических излучателей должна быть в плоскости направления потенциально возможного выхода диких животных
- Повернуть солнечную панель на юг;
- Зафиксировать солнечную электростанцию и отпугиватель на опоре зажимными болтами:
- Подключить разъем солнечной электростанции к внешнему разъему питания отпугивателя с соблюдением полярности выводов.
ВНИМАНИЕ! Аккумуляторная батарея солнечной электростанции подключается первой!
- Пропустить кабель с разъемом от отпугивателя в корпус через предусмотренный для этих целей гермоввод на корпусе. Закрыть герметизирующую заглушку. Сечение провода не более 1.5 мм2
ВНИМАНИЕ! При монтаже корпуса отпугивателя необходимо тщательно закрутить фиксирующие болты монтажного кронштейна, во избежание падения или повреждения прибора, а так же получения травм обслуживающего персонала!
Управление устройством
1. Подключение питания:
- при появлении питания на устройстве оно автоматически входит в ждущий режим с низким потреблением энергии (отключение разъёма необходимо только на длительные промежутки времени – месяц и более).
2. При длительном нажатии на Кн1 или Кн2 (более 2 сек.) устройство включается или выключается, комментируя своё состояние голосовым сообщением («включено» или «выключено»).
3. Во включенном состоянии короткое нажатие (до 0,5 сек) на Кн1 или Кн2 приводит к изменению длительности паузы (1-2-3-4-1) между звуковыми фрагментами или к увеличению громкости (1-2-3-4-1). Каждое действие сопровождается голосовыми (длительности паузы) либо тональными (громкость) звуковыми фрагментами.
4.Положение клавишного выключателя
-«включено»- соответствует работе устройства по заданному алгоритму в любое время суток.
- «выключено»- устройство будет воспроизводить фрагменты только в тёмное (ночное) время суток.
Внимание:
- любое изменение состояния устройства (вкл/выкл, пауза, громкость) должно производиться во время отсутствия звучания устройства.
- настройки устройства сохраняются при выключении кнопкой и не сохраняются при физическом отключении питания.
Технические характеристики акустического отпугивателя животных «ЧИСТОН АОЖ»

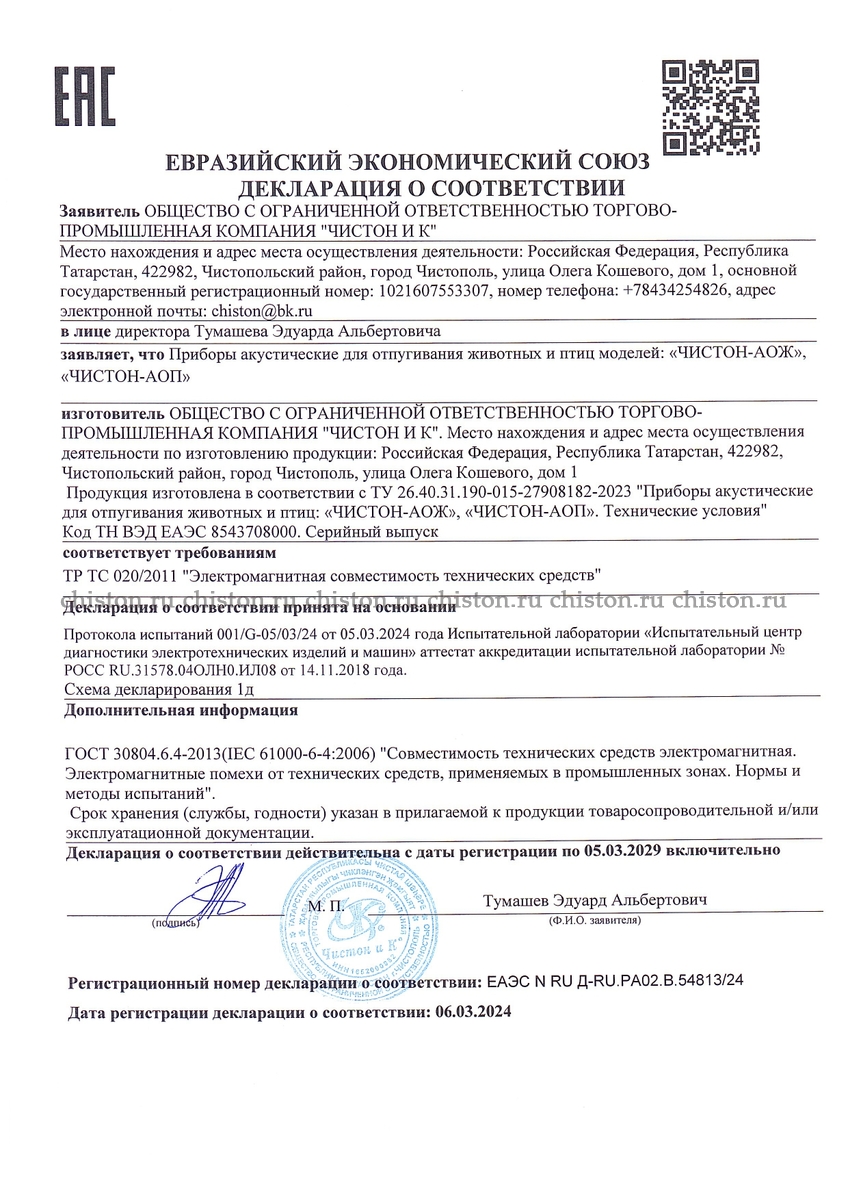

Устройство соответствует требованиям ТУ26.40.31.190-015-27908182-2023 (аналогично ТУ6398-015-27908182-2023), ТР ТС004/2011, ТР ТС020/2011
СанПиН1.2.3685-21, ГОСТ Р МЭК 60065-2002 ГОСТ Р 50574-2002 и исполнению У1-1 по гост15150-69
-Напряжение питания (В) -12(+)(-)20% 2А постоянного тока
- ( по требованию опционно) -АКБ 151*65*100 (AGM GEL) 12В 7/12АЧ
-Потребляемая мощность пиковая (ВА) не более - 25Вт
-Потребляемая мощность в режиме пауза (ВА) -0.02Вт
-Уровень звукового давления не более (Дб) -122Дб (1м)
-диапазон излучаемых частот (КГц) - 0.3-5 КГц
-Диаграмма направленности (град) -горизонт 180град(кардиноидальная) - вертикаль 90 град
-Эффективная дистанция защиты по 180град (м) -300*2 (600м)
-Алгоритмы работы - автомат переключение день/ночь- круглосуточно
-Регулировка паузы воспроизведения -10сек(тест),3мин,10мин,30мин.
-Регулировка громкости -4 уровня
-Условия эксплуатации по ГОСТ 15150-69 - У1-1
- Температуры эксплуатации(градС) -45(50) +40(45) град С
-Степень защиты по ГОСТ14254-15 -IP54
-Продолжительность работы -не ограничена
-Габаритные размеры (мм) -310*169(232)*125мм
-Масс (кг) -(не более) 3кг
-Монтажный комплект для установки на опору (мм) -76*76мм
Транспортирование и хранение
- Условия транспортирования акустических отпугивателей «ЧИСТОН- АОЖ» должны соответствовать условиям группы 1 по ГОСТ 15150-69, в диапазоне температур от -40°С до +50°С.
- Приборы транспортируется всеми видами транспорта, в том числе в герметизированных отапливаемых отсеках, воздушных видов транспорта, в соответствии с правилами перевозок грузов, действующих на транспорте соответствующего вида. I
- Во время погрузочно-разгрузочных работ и транспортирования ящики не должны подвергаться резким ударам и воздействию атмосферных осадков.
- Способ укладки ящиков на транспортирующее средство должен исключать их перемещение и возможность ударов ящиков друг о друга.
- В условиях складирования комплект должен храниться на стеллажах.
- Отпугиватель (опционально оборудованный АКБ) должен храниться с заряженным аккумулятором. При хранении более 10 месяцев следует зарядить аккумулятор.
- В паспорте необходимо своевременно делать пометки о постановке комплекта на хранение и снятие его с хранения.
КОМПЛЕКТ ПОСТАВКИ
-Акустический отпугиватель «ЧИСТОН АОЖ» -1шт
-Аккумуляторная батарея (по требованию заказчика)12в 7-12АЧ 12В -1шт
-Монтажный комплект с крепежом -1шт
-Паспорт- инструкция по эксплуатации -1шт
Требования по безопасности
- В случае необходимости замены аккумуляторов - необходимо использовать аккумуляторы той же емкости, которые установлены производителем;
- Обслуживание акустический отпугивателей «ЧИСТОН-АОЖ» должно производиться квалифицированным персоналом;
- Запрещается самостоятельно вскрывать корпус прибора;
- Но допускается использование открытого огня или искрения вблизи аккумуляторов;
- В связи с тем, что изготовитель не может контролировать использование и обслуживание акустических отпугивателей, а так же, в случае самостоятельного монтажа и обслуживания приборов, изготовитель не несет ответственности за любые повреждения собственности или нанесение вреда здоровью, в том числе третьим лицам, имеющим прямое или косвенное отношение к монтажу, эксплуатации и обслуживанию комплектов.
При эксплуатации запрещается
- -Располагать работающий прибор ближе 3х метров от зоны постоянного пребывания людей или животных
-Приближать рупорные аккустические излучатели работающего прибора ближе чем на 0.5м к органам слуха человека
-Пользоваться устройством при механических повреждениях корпуса, излучателей или соединительных кабелей
-Использовать для очистки прибора от загрязнений каустическую соду, бензин, ацетон и другие сильнодействующие растворители способные повредить детали отпугивателя.
-Не рекомендуется питать отпугиватели от бензогенераторов, бесперебойных АС/DC преобразователей с несинусоидальной и нестабильной формой выходного сигнала.
- При монтаже корпуса отпугивателя необходимо тщательно закрутить фиксирующие болты монтажного комплекта во избежание падения
или повреждения прибора, а так же получения травм обслуживающего персонала!
Гарантийные обязательства
- Изготовитель гарантирует соответствие акустического отпугивателя «ЧИСТОН-АОЖ» требованиям технических условий ТУ 26.40.31.190-015-27908182-2023 при соблюдении потребителем условий транспортирования, хранения монтажа и эксплуатации, установленных в эксплуатационной документацией.
- Гарантийный срок эксплуатации акустический отпугивателей «ЧИСТОН- АОЖ» -1 год с момента отгрузки потребителю.
- Случаи, на которые гарантия не распространяется:
- Механические повреждения;
. Несоблюдение условий эксплуатации или ошибочные действия владельца;
- Неправильная установка, транспортировка;
- Ремонт или внесение конструктивных изменений неуполномоченными лицами;
- Попадание внутрь прибора посторонних предметов;
- Форс-мажорные обстоятельства.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Акустический отпугиватель животных «ЧИСТОН-АОЖ» изготовлен и принят в соответствии с требованиями
ТУ 26.40.31.190-015-27908182-2023
Дата выпуска «s___» s_______________20___г.
Представитель ОТК:s______________________
Дата продажи: «s____»s______________20___г.
Продавец:s_______________________________
ИНФОРМАЦИЯ О ПРОИЗВОДИТЕЛЕ:
Сделано в России.
Изготовитель: ООО ТПК «ЧИСТОН и К»
422982, Республика Татарстан, г.Чистополь, улица О.Кошевого, 1
8 (84342)5-84-51 Web://http://www.chiston.ru E-mail: chiston@bk.ru
