«Чистон-УОЗДС» УЛЬТРАЗВУКОВАЯ ОХРАННО-ЗАЩИТНАЯ ДЕРАТИЗАЦИОННАЯ СИСТЕМА

1. Общие указания

Ультразвуковая охранно-защитная дератизационная система «Чистон-УОЗДС» – мощное и эффективное средство для отпугивания крыс, мышей и прочих грызунов в бытовых, производственных и складских помещениях. Отличительной особенностью прибора является использование до 4-х  отдельных излучателей с низковольтным питанием и регулировкой угла излучения, разнесённых в пространстве, коммутируемых микропроцессорным блоком управления с  комплексом программ. Изделие имеет возможность оперативной смены и обновления программного обеспечения с целью дальнейшего повышения эффективности работы.

 Изделие защищено патентом на изобретение RU2732459C1 федеральной службы по интеллектуальной собственности РФ.

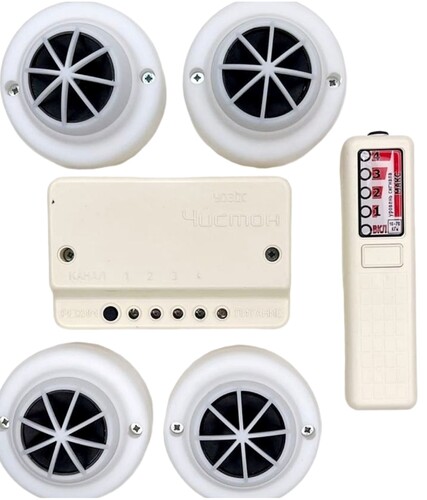

В состав системы входит:

-Блок управления диспетчеризации ЧИСТОН БУ1-4-12В

-Ультразвуковые излучатели преобразователи ЧИСТОН ИУП 2-12В (от 1 до 8 шт.)

-Индикатор ультразвука ЧИСТОН ИУ-2 (для контроля У.З. излучения)

Места установки системы дератизации «Чистон-УОЗДС»:

– подвалы и чердаки домов,

– территории складов,

– зернохранилища,

– холодильные камеры,

– мусоросборники,

– шахты лифта,

– трюмы кораблей,

– кабельные и вентиляционные каналы,

– распределительные щиты,

– насосные станции,

– помещения сельхозназначения.

Допускается установка в жилых и офисных помещениях при условии

постоянного нахождения людей и животных на расстоянии не менее 1 метра до излучателей комплекса.

Действие УОЗДС основано на излучении прибором мощных ультразвуковых сигналов,

непрерывно меняющих местоположение по специально разработанным законам.

При работе системы отпугивания УОЗДС у грызунов появляется стрессовая реакция и состояние тревоги, снижение физиологической активности и общее угнетение психики. Это приводит к запуску поведенческих реакций самосохранения и бегству животных с защищаемой

территории.

В дальнейшем это способствует выработке условного рефлекса на

избегание мест, подвергаемых ультразвуковому воздействию. При достаточно

длительном воздействии нарушается жизнедеятельность, что приводит к резкому

сокращению популяции грызунов на прилегающей территории.

Комплекс «Чистон-УОЗДС» соответствует  ТР ТС 004/2011 , ТР ТС 020/2011, СанПиН2.2.4./2.1.8.582—96. Не вызывает помех и

сбоев в работе радиосистем, телеприемников, датчиков противодымных и

противопожарных сигнализаций, что подтверждено декларацией о соответствии ЕАЭС N RU Д-RU.КА01.В.05393/19

на основании протокола №5354-215-15/СП от 19.10.2015 г. ИЛ ООО «СПБ-Стандарт» РОСС RU.0001.21AB94 и протокола №30Е/СТ09/19 от10.06.2019г. ИЛ «Сигма-Тест» РОСС RU.31881.04ТЕС0.ИЛ09 .

 «Чистон-УОЗДС» не оказывает пагубного влияния на человеческий организм ввиду не чувствительности органов восприятия человека к частотам выше 20 кГц, что также подтверждено

протоколами испытаний ИЛ «ЭП ЭМС» и санитарно-эпидемическим заключением

Управления Федеральной службы по надзору в сфере защиты прав потребителей и

благополучия человека по г. Москве.

2. Технические характеристики

Устройство «Чистон-УОЗДС» соответствует требованиям ТУ 26.40.31.190-001-27908181-2019  (взамен ТУ 6398-001-77185814-2006),

и исполнению УХЛ 3.1 по ГОСТ 15150-69.

– Напряжение питания (В): 220 (+)(-)20% 50 Гц;

– Потребляемая мощность (ВА): не более 9;

– Рабочие частоты (КГЦ): 22-38;

– Излучателей в комплекте - 4;

– Диаграмма направленности (каждого излучателя) – 120°;

– Уровень излучения в среду (каждого излучателя, не менее, dB) – 110;

– Продолжительность работы – не ограничена;

– Вид грызунов – мыши, крысы;

– Защищаемая площадь ( 4 излучателя по углам) (м ²) – до 400;

– Масса (кг) – не более 0,5;

3. Требования безопасности;

При соблюдении правил, описанных в инструкции устройство «Чистон-УОЗДС»   безопасно

для людей и домашних животных (кроме морских свинок, хомяков и прочих

домашних грызунов).

*При эксплуатации запрещается!!!:

– Располагать излучатели ближе 1 метра от зоны постоянного пребывания людей

или животных;

– Приближать излучатель работающего прибора к органам слуха ближе

чем на 0,5 метра;

– Включать устройство в неисправные розетки;

– кабельные и вентиляционные каналы,

– распределительные щиты,

– насосные станции,

– помещения сельхозназначения.

Допускается установка в жилых и офисных помещениях при условии

постоянного нахождения людей и животных на расстоянии не менее 1 метра до излучателей комплекса.

Действие УОЗДС основано на излучении прибором мощных ультразвуковых сигналов,

непрерывно меняющих местоположение по специально разработанным законам.

При работе системы отпугивания УОЗДС у грызунов появляется стрессовая реакция и состояние тревоги, снижение физиологической активности и общее угнетение психики. Это приводит к запуску поведенческих реакций самосохранения и бегству животных с защищаемой

территории.

В дальнейшем это способствует выработке условного рефлекса на

избегание мест, подвергаемых ультразвуковому воздействию. При достаточно

длительном воздействии нарушается жизнедеятельность, что приводит к резкому

сокращению популяции грызунов на прилегающей территории.

Комплекс «Чистон-УОЗДС» соответствует  ТР ТС 004/2011 , ТР ТС 020/2011, СанПиН2.2.4./2.1.8.582—96. Не вызывает помех и

сбоев в работе радиосистем, телеприемников, датчиков противодымных и

противопожарных сигнализаций, что подтверждено декларацией о соответствии ЕАЭС N RU Д-RU.КА01.В.05393/19

на основании протокола №5354-215-15/СП от 19.10.2015 г. ИЛ ООО «СПБ-Стандарт» РОСС RU.0001.21AB94 и протокола №30Е/СТ09/19 от10.06.2019г. ИЛ «Сигма-Тест» РОСС RU.31881.04ТЕС0.ИЛ09 .

 «Чистон-УОЗДС» не оказывает пагубного влияния на человеческий организм ввиду не чувствительности органов восприятия человека к частотам выше 20 кГц, что также подтверждено

протоколами испытаний ИЛ «ЭП ЭМС» и санитарно-эпидемическим заключением

Управления Федеральной службы по надзору в сфере защиты прав потребителей и

благополучия человека по г. Москве.

2. Технические характеристики

Устройство «Чистон-УОЗДС» соответствует требованиям ТУ 26.40.31.190-001-27908181-2019  (взамен ТУ 6398-001-77185814-2006),

и исполнению УХЛ 3.1 по ГОСТ 15150-69.

– Напряжение питания (В): 220 (+)(-)20% 50 Гц;

– Потребляемая мощность (ВА): не более 9;

– Рабочие частоты (КГЦ): 22-38;

– Излучателей в комплекте - 4;

– Диаграмма направленности (каждого излучателя) – 120°;

– Уровень излучения в среду (каждого излучателя, не менее, dB) – 110;

– Продолжительность работы – не ограничена;

– Вид грызунов – мыши, крысы;

– Защищаемая площадь ( 4 излучателя по углам) (м ²) – до 300;

– Масса (кг) – не более 0,5;

3. Требования безопасности;

При соблюдении правил, описанных в инструкции устройство «Чистон-УОЗДС»   безопасно

для людей и домашних животных (кроме морских свинок, хомяков и прочих

домашних грызунов).

*При эксплуатации запрещается!!!:

– Располагать излучатели ближе 1 метра от зоны постоянного пребывания людей

или животных;

– Приближать излучатель работающего прибора к органам слуха ближе

чем на 0,5 метра;

– Включать устройство в неисправные розетки;

– Пользоваться устройством при механическом повреждении соединительных

шнуров, корпуса блока управления или излучателей;

– Производить самостоятельный ремонт;

– Эксплуатировать устройство в сырых помещениях с относительной

влажностью выше 90 %;

– Использовать для очищения изделия от загрязнений каустическую соду,

бензин, ацетон и другие сильнодействующие растворители, способные повредить

корпус прибора.

Внимание! – Замену защитного предохранителя производить только на обесточенном приборе;

4. Правила монтажа и эксплуатации

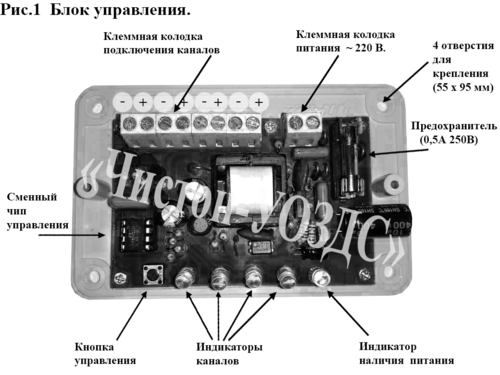

* Расположить блок управления «Чистон-УОЗДС» в удобном месте на ровной стене путем крепления за четыре отверстия по краям корпуса при снятой крыше прибора (Рис1).

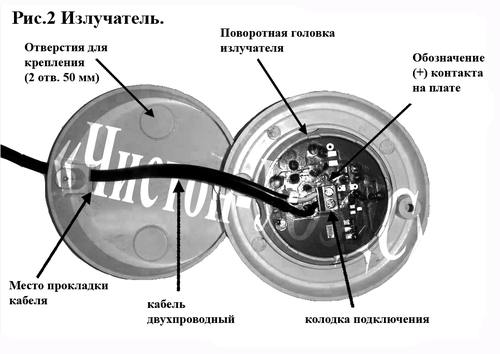

 * Расположить излучатели «Чистон-УОЗДС» в точках максимального охвата ультразвуковым излучением  площади помещения;

-на потолке (желательно по углам помещения)

 -на стенах (на высоте 1.8-2.5м)

путем крепления за четыре отверстия при снятой крышке изделия (Рис.2).

 При выборе места учитывайте следующее:

- Ультразвуковые волны хорошо отражаются от твердых поверхностей (стекло, бетон, кирпич, дерево и т. д.) и сильно поглощаются мягкими материалами (ковры,

мягкая мебель, шторы, мешки с продукцией и т. д.).

- С увеличением расстояния звуковое давление уменьшается;

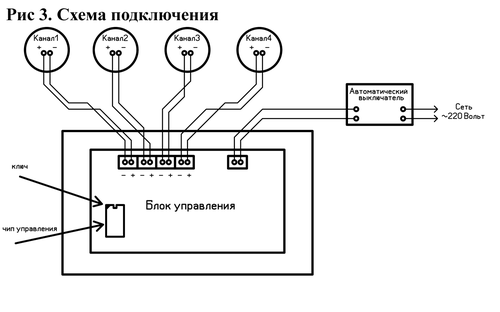

* Подключить провода излучателей «Чистон-УОЗДС» к соответствующим клеммным колодкам блока управления (Рис.3)

 - Внимание: соблюдайте полярность подключения, при смене полярности излучатели работать не будут.

- Монтаж производить 2х жильными проводами типов ТРП2*0.4, ШТЛП2*0.8, КСПВ2*0.4 или аналогичными.

* Подключить блок управления «Чистон-УОЗДС» в электрическую сеть 220 В через двухполюсный автоматический выключатель проводом сечением не более 1.5мм (Рис.3).

* Контроль работоспособности осуществляется по зажиганию индикаторного

глазка на блоке управления.

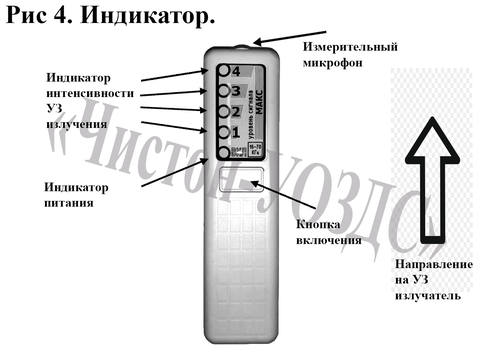

*Распределение уровней ультразвукового излучения в защищаемом помещении контролируется переносным специализированным индикатором ультразвукового давления типа ИУ2 (рис 4).

 -Достаточный уровень звукового давления для надежной дератизации помещения срабатывание индикатора 1 (70Дб) в полосе 22-38Кгц.

-Индикатор направлять измерительным микрофоном строго в сторону работающих излучателей.

-Диаграмма направленности излучателей регулируется поворотом шаровых головок на излучателях в необходимое направление.

*Переключение режимов работы комплекса производится нажатием на кнопку управления по алгоритму: - выкл. / вкл. 1 режим / вкл. 2 режим / вкл. 3 режим / вкл. 4 режим / выкл.

 -Переключение режимов работы подтверждается коротким миганием всех индикаторов каналов.

-Выключение блока управления подтверждается долгим (около 1 с) миганием всех индикаторов каналов.

-В рабочем режиме индикаторы каналов показывают работающие излучатели по каналам. Синхронно с индикаторами каналов включается подсветка непосредственно на излучателях.

При работе системы:

* Излучаемые ультразвуковые посылы человеческим ухом не воспринимаются.

* Небольшие призвуки при работе прибора не являются признаком неисправности.

* Систему дератизации рекомендуется включать на 2-4 недели до исчезновения грызунов,

при этом через каждые три - шесть дней рекомендуется переключать режим работы блока управления для исключения эффекта привыкания у грызунов.

 *После исчезновения грызунов включать в темное время суток для профилактики. Не

рекомендуется оставлять прибор включенным постоянно, так как возможна

адаптация к ультразвуку последующих поколений грызунов.

* При эксплуатации комплекса необходимо помнить, что в первые дни работы

прибора грызуны начинают проявлять кажущуюся повышенную активность, ввиду

того, что под влиянием стресса они теряют инстинкт самосохранения и не прячутся

при появлении человека. Впоследствии у грызунов проявляется ярко выраженное

чувство дискомфорта, парализация активности, и они покидают помещение в

течение нескольких недель. В небольших помещениях допускается использовать меньшее количество излучателей, но не менее двух.

*По рекомендации производителя возможна смена или обновление программного обеспечения блока управления «Чистон-УОЗДС» с целью модернизации. Для этого необходимо;

-снять крышку корпуса блока управления «Чистон-УОЗДС»

-Заменить чип контроллера управления на новый поставляемый производителем (Рис 1) с соблюдением правильности установки – ключ чипа влево-вверх (Рис 3).

5. Гарантийные обязательства

Изготовитель гарантирует соответствие устройства «Чистон-УОЗДС» требованиям

ТУ 26.40.31.190-001-27908181-2019  (взамен ТУ 6398-001-77185814-2006) при соблюдении правил, изложенных в руководстве.

* Гарантийный срок эксплуатации – 12 месяцев со дня продажи.

* Срок безопасной эксплуатации – 5 лет.

* При обнаружении дефектов изделия в течение гарантийного срока

изготовитель безвозмездно заменяет или ремонтирует устройство.

* Гарантия не распространяется:

– на изделия с механическими повреждениями корпуса, провода или излучателя;

– при нарушении заводской пломбировки;

– при отсутствии в паспорте отметки о продаже изделия.
