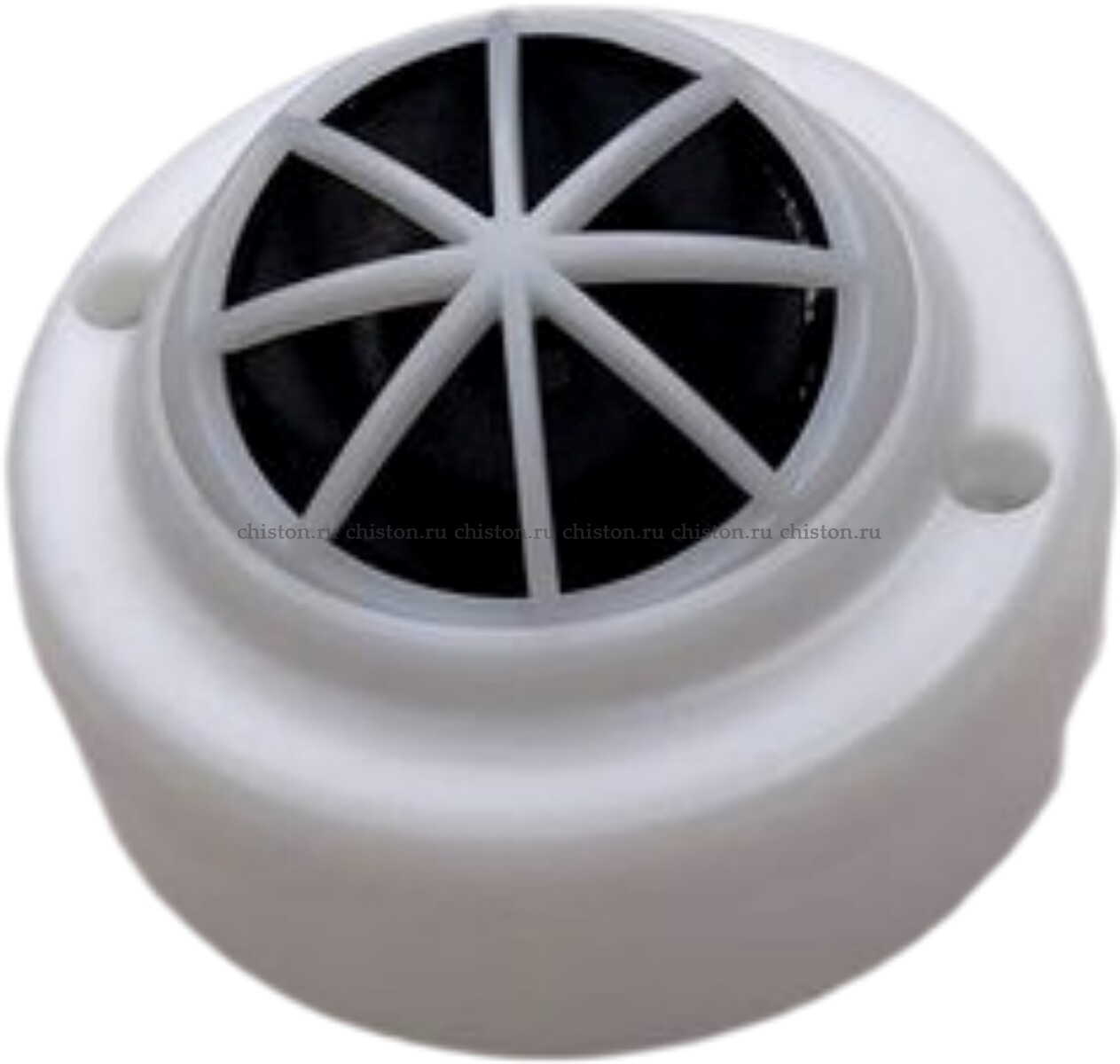

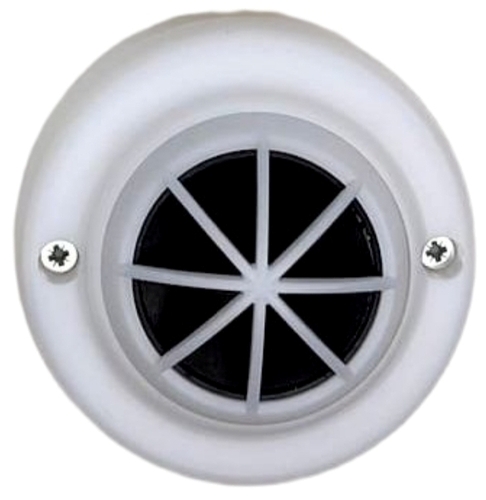

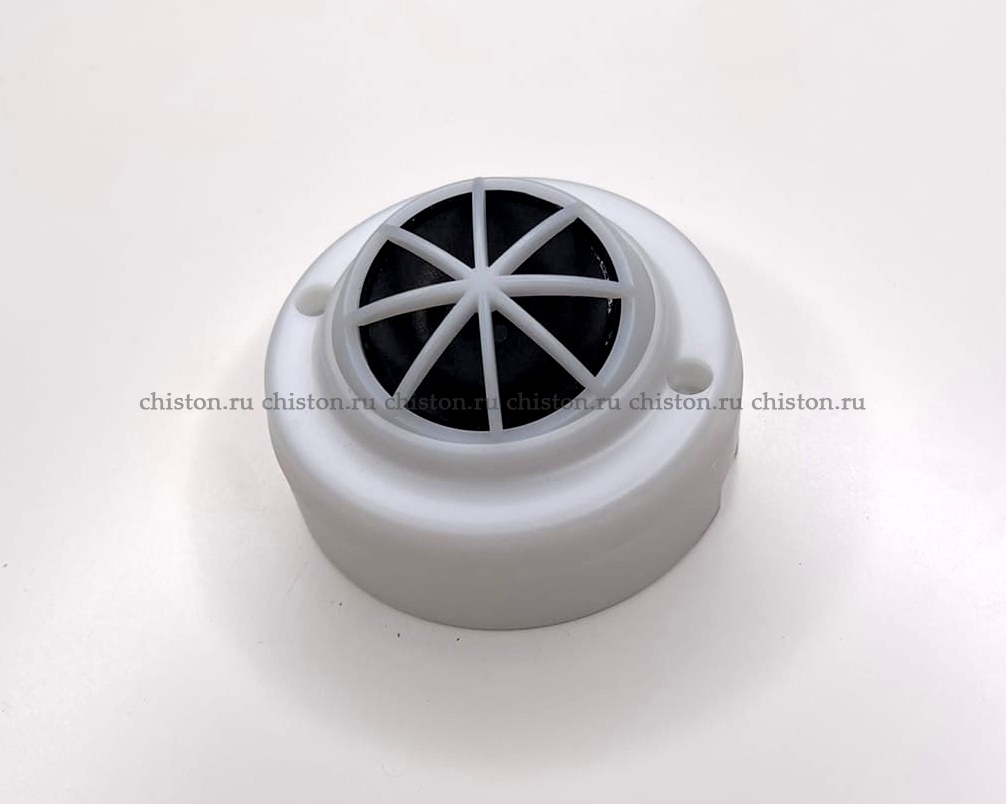

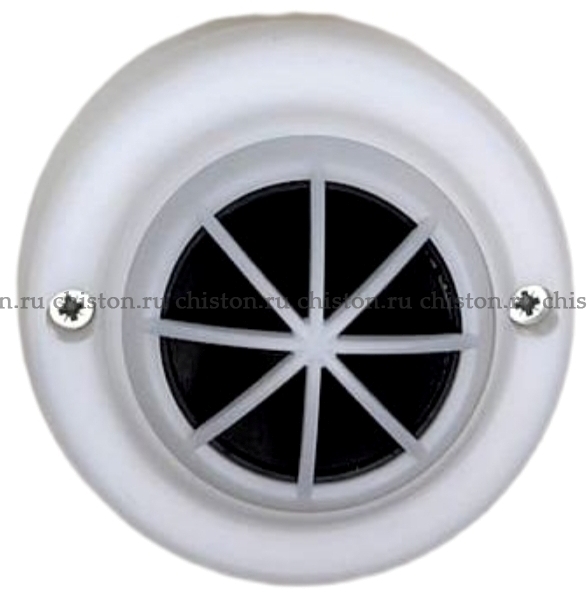

Импульсный ультразвуковой преобразователь ИУП1-12В

                                             1.Общие указания

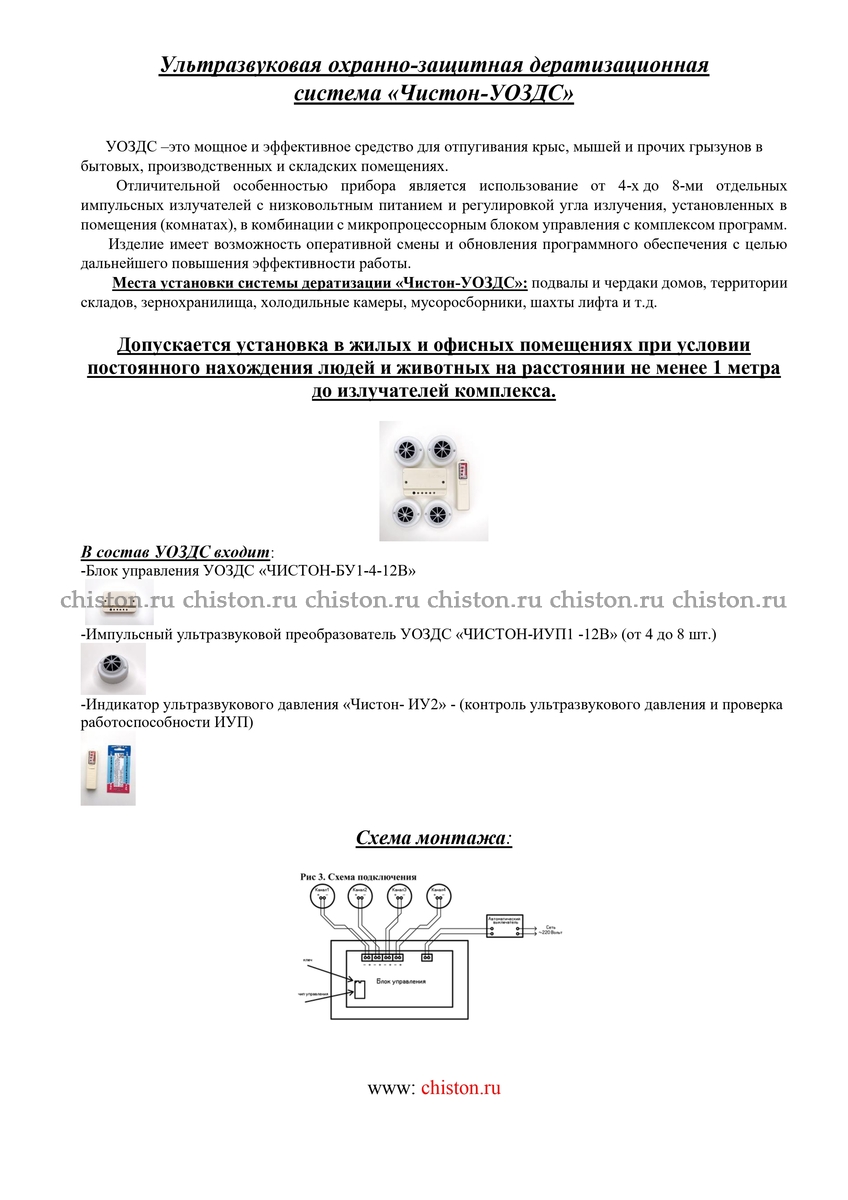

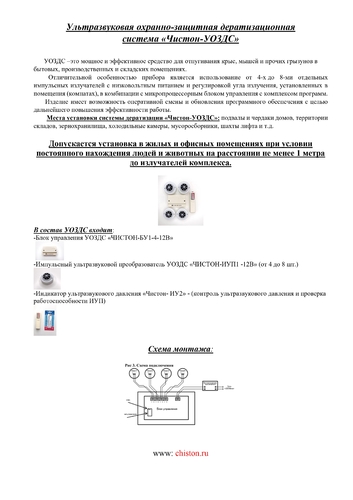

Импульсный ультразвуковой преобразователь “Чиcтон-ИУП1-12В” предназначен для работы в составе ультразвуковой охранно-защитной дератизационной системы Чистон-УОЗДС для формирования защитного ультразвукового поля с целью защиты охраняемых объектов от проникновения грызунов.

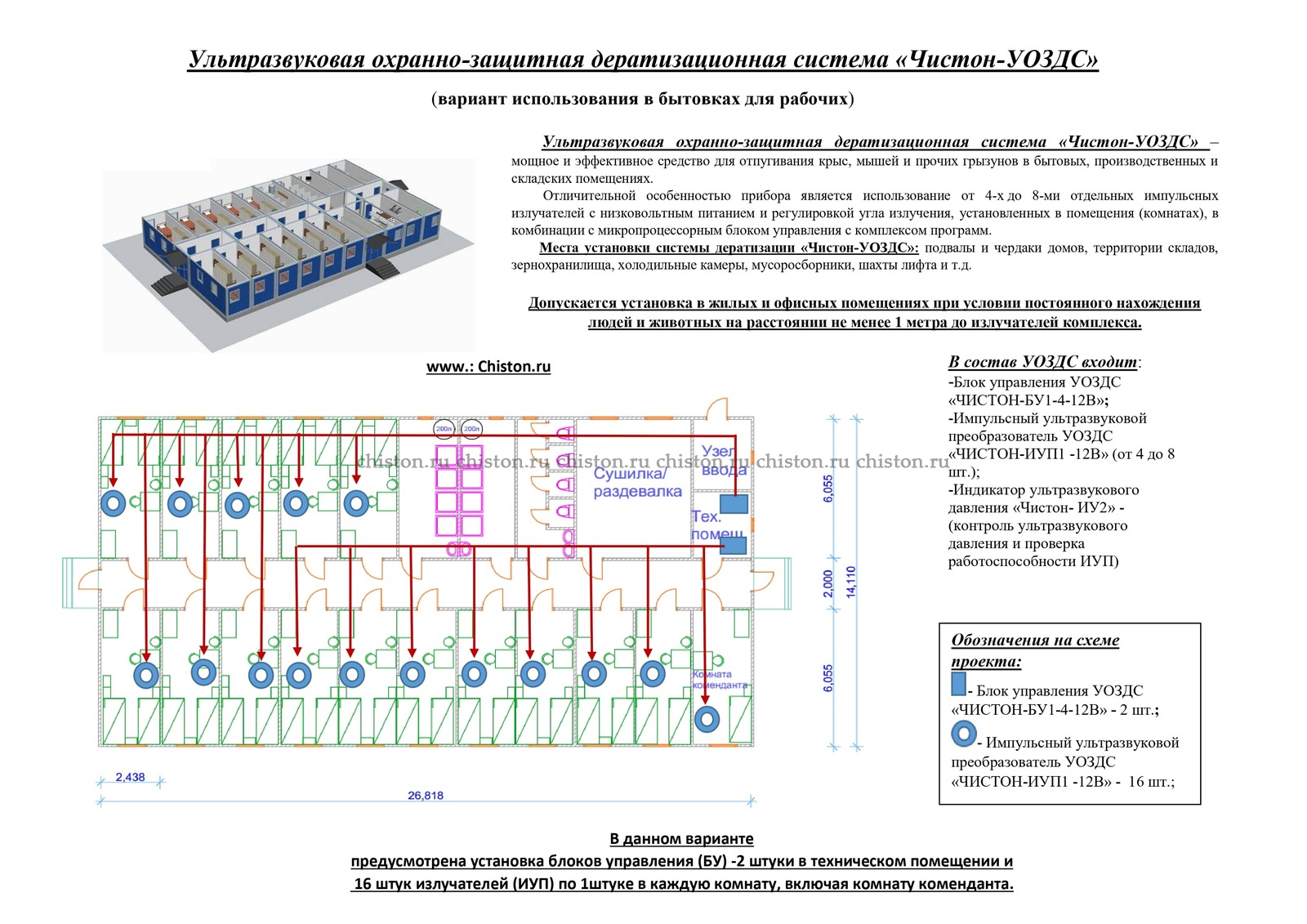

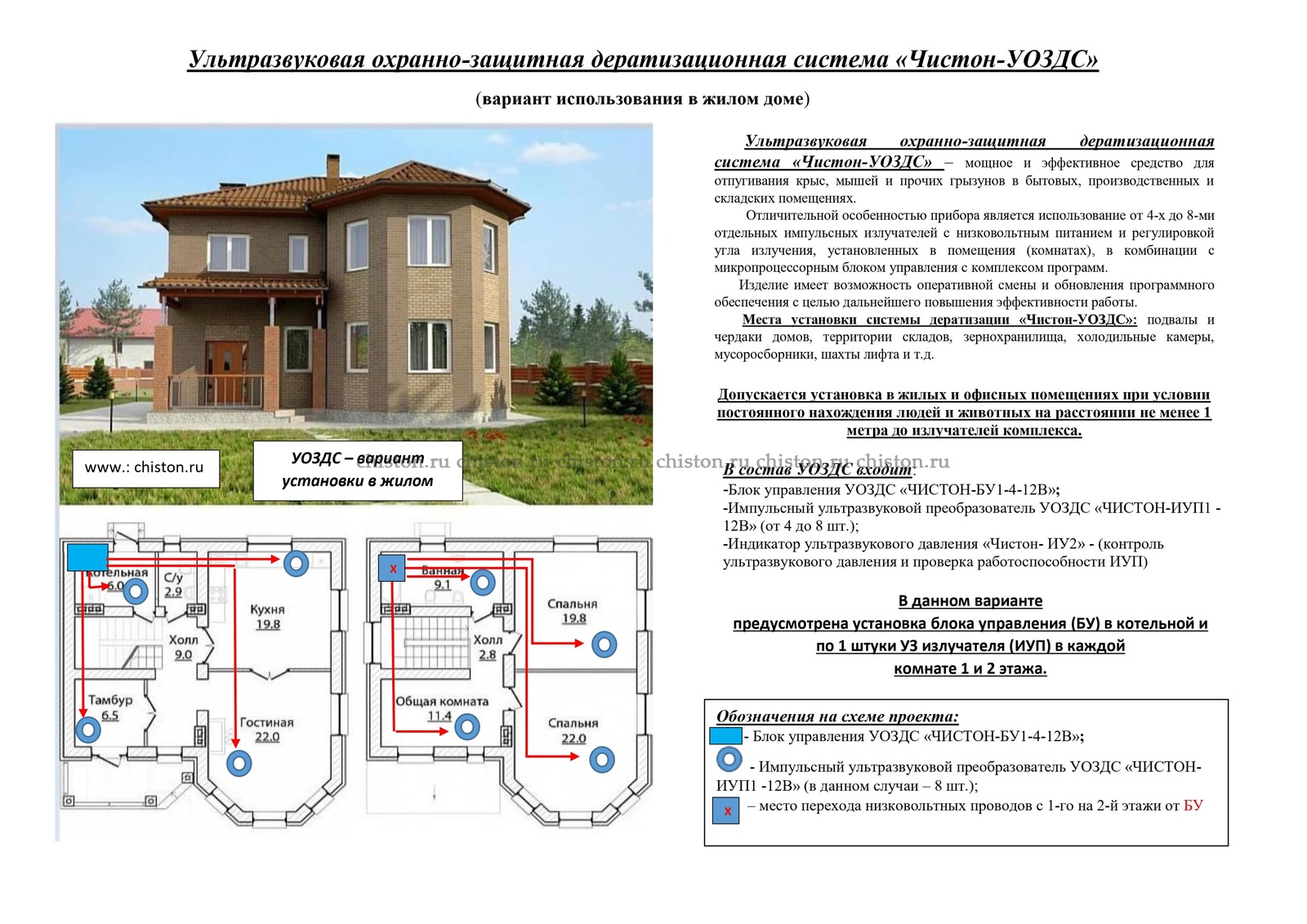

Места установки преобразователей “Чиcтон-ИУП1-12В” системы дератизации «Чистон-УОЗДС»:

– подвалы и чердаки домов,

– территории складов,

– зернохранилища,

– холодильные камеры,

– мусоросборники,

– шахты лифта,

– трюмы кораблей,

– кабельные и вентиляционные каналы,

– распределительные щиты,

– насосные станции,

– помещения сельхозназначения.

Допускается установка в жилых и офисных помещениях при условии постоянного нахождения людей и животных на расстоянии не менее 1 метра до излучателя.

При работе преобразователя “Чиcтон-ИУП1-12В”    у грызунов появляется стрессовая реакция и состояние тревоги, снижение физиологической активности и общее угнетение психики. Это приводит к запуску поведенческих реакций самосохранения и бегству животных с защищаемой территории.

Преобразователь “Чиcтон-ИУП1-12В” соответствует  ТР ТС 004/2011 , ТР ТС 020/2011, СанПиН1.2/3685-21. Не вызывает помех и сбоев в работе радиосистем, телеприемников, датчиков противодымных и противопожарных сигнализаций, что подтверждено декларацией о соответствии ЕАЭС N RU Д-RU.КА01.В.05393/19 на основании протокола №5354-215-15/СП от 19.10.2015 г. ИЛ ООО «СПБ-Стандарт» РОСС RU.0001.21AB94 и протокола №30Е/СТ09/19 от10.06.2019г. ИЛ «Сигма-Тест» РОСС RU.31881.04ТЕС0.ИЛ09 .

2. Технические характеристики

Прибор “Чиcтон-ИУП1-12В” соответствует требованиям  ТУ26.40.31.190-001-27908181-2019

– Напряжение питания (В): 12 (+)(-)20% ;

– Потребляемая мощность (ВА): не более 2;

– Рабочие частоты (КГЦ): 22-38;

– Диаграмма направленности  – 120°;

– Уровень излучения в среду не более (dB) – 110;

– Исполнение УХЛ 3.1 по ГОСТ 15150-69.

– Продолжительность работы – не ограничена;

– Вид грызунов – мыши, крысы;

– Защищаемая площадь ( 4 преобразователя по углам) (м 2) – до 400;

– Масса (кг) – не более 0,15;

3. Правила монтажа

* Расположить преобразователи “Чиcтон-ИУП1-12В”   в точках максимального охвата ультразвуковым излучением  площади помещения;

– на потолке (желательно по углам помещения)

– на стенах (на высоте 1.8-2.5м)

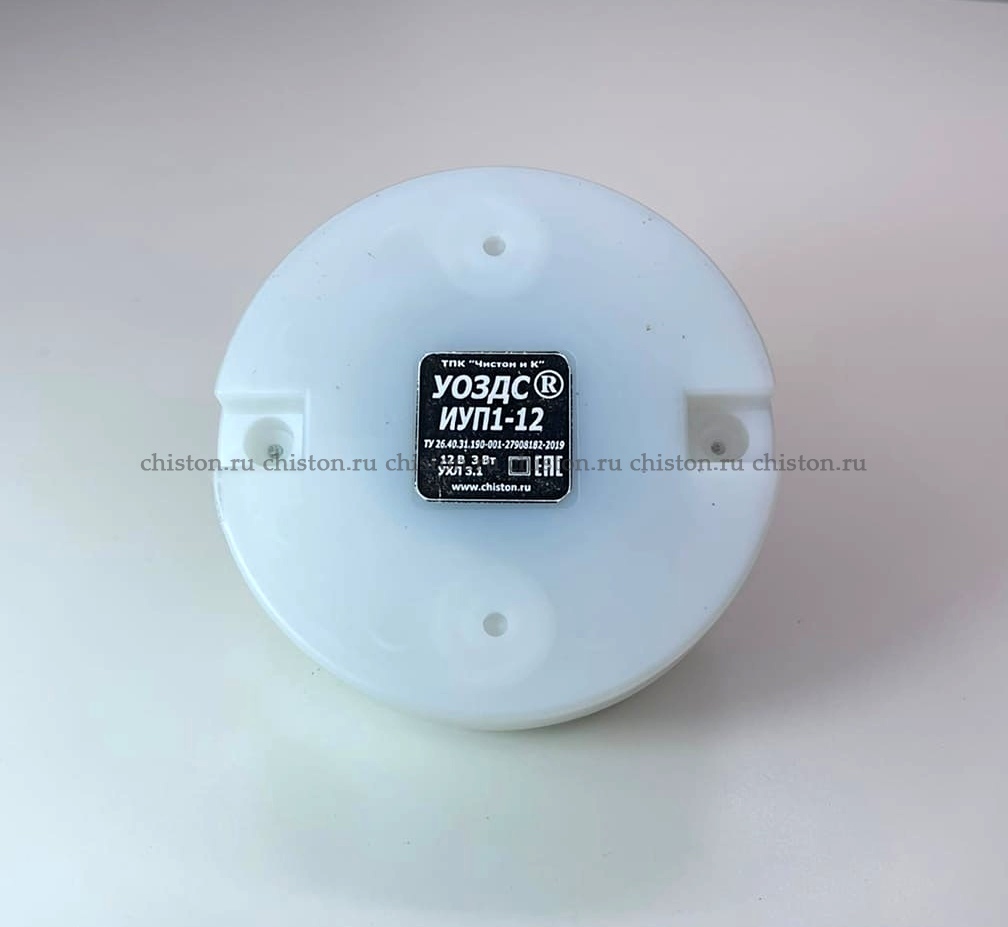

путем крепления саморезами в два отверстия при снятой крышке изделия (Рис.1).

– Межцентровое расстояние для крепления- 50мм.

– Продеть сигнальный кабель в отверстие кабельного ввода основания.

– Подключить кабель управления к  клеммной колодке  преобрпзователя.

Внимание: соблюдайте полярность подключения, при смене полярности излучатели работать не будут.

– Монтаж производить 2х жильными проводами типов ТРП2*0.4, ШТЛП2*0.8, КСПВ2*0.4 или аналогичными.

– Закрепить крышку с поворотным излучателем на установленное основание.

При выборе места учитывайте следующее:

– Ультразвуковые волны хорошо отражаются от твердых поверхностей (стекло, бетон, кирпич, дерево и т. д.) и сильно поглощаются мягкими материалами (ковры, мягкая мебель, шторы, мешки с продукцией и пр.).

– С увеличением расстояния звуковое давление уменьшается;

* Подключить кабель преобразователя к соответствующим клеммным колодкам блока управления.

* Контроль работоспособности осуществляется по зажиганию индикаторного глазка на поворотной головке.

* Распределение уровней ультразвукового излучения в защищаемом помещении контролируется переносным специализированным индикатором ультразвукового давления типа “Чистон-ИУ2”

– Диаграмма направленности излучателей регулируется поворотом шаровых головок на излучателях в необходимое направление

При работе системы:

*  Излучаемые ультразвуковые посылы человеческим ухом не воспринимаются.

*  Небольшие призвуки при работе прибора не являются признаком неисправности.

* Достаточный уровень звукового давления для надежной дератизации помещения срабатывание порога (1) индикатора ультразвукового давления типа “Чистон-ИУ2” (70Дб) в полосе 22-38Кгц.

– Внимание: Индикатор направлять измерительным микрофоном строго в сторону работающих излучателей.

4. Требования безопасности:

При соблюдении правил, описанных в инструкции преобразователь  “Чиcтон-ИУП1-12В”   безопасен для людей и домашних животных (кроме морских свинок, хомяков и прочих домашних грызунов).

5. Гарантийные обязательства

Изготовитель гарантирует соответствие преобразователя “Чиcтон-ИУП1-12В”  требованиям ТУ  при соблюдении правил, изложенных в руководстве.

*  Гарантийный срок эксплуатации – 12 месяцев со дня продажи.

*  Срок безопасной эксплуатации – 5 лет.

*  При обнаружении дефектов изделия в течение гарантийного срока

изготовитель безвозмездно заменяет или ремонтирует устройство.

*   Гарантия не распространяется:

– на изделия с механическими повреждениями корпуса, провода или излучателя;

– при нарушении заводской пломбировки;

– при отсутствии в паспорте отметки о продаже изделия.
